Creo의 각도 측정

20231030
Creo의 각도 측정 결과가 명확하지 않다고 문의하시는 고객분이 간혹 있습니다.
그 결과가 직선 모서리를 선택했을 때는 괜찮은데 평면 두 개를 선택했을 때 많이 혼동이 있는 것 같습니다.

Case #1:

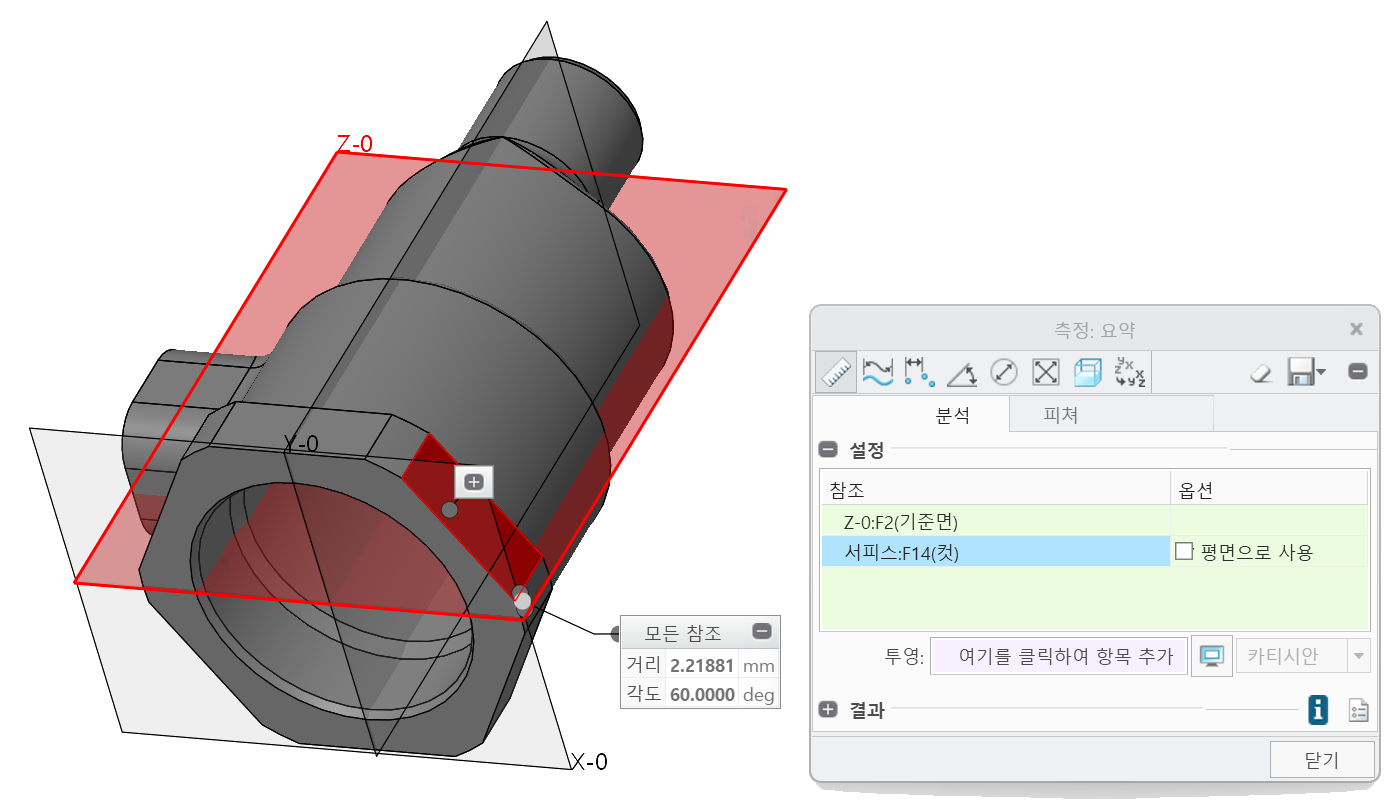

평면과 평면을 선택하고, 요약에서 결과 확인

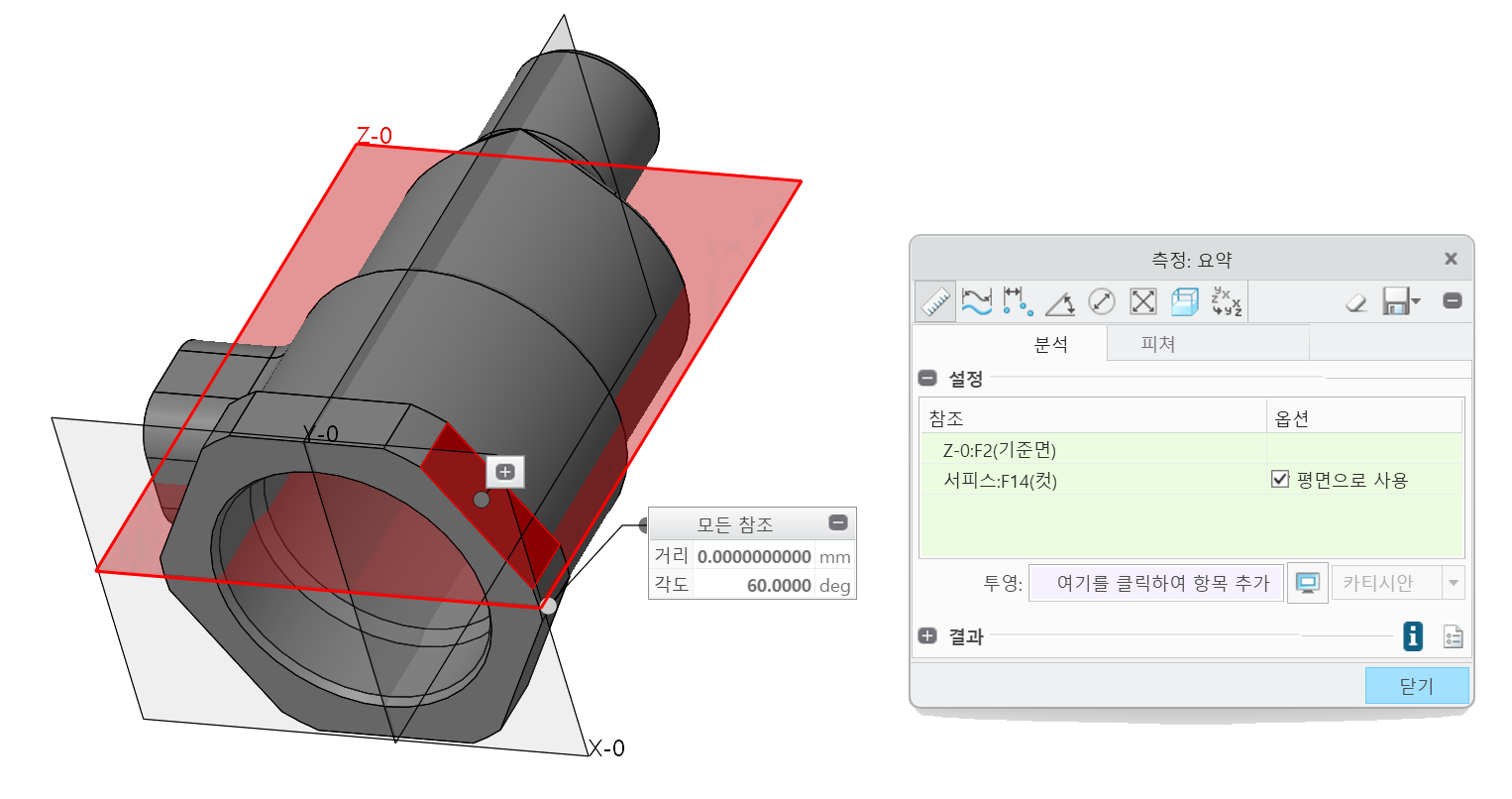

위와 같이 각도와 거리가 표시됩니다. 각도의 방향은 표시되지 않으며, '옵션'의 '평면으로 사용'이 기본 체크되어 있으므로 거리는 0.0이 나옵니다. 이 옵션을 해제하면 선택한 평면과 기준면의 최단거리가 표시되게 됩니다.

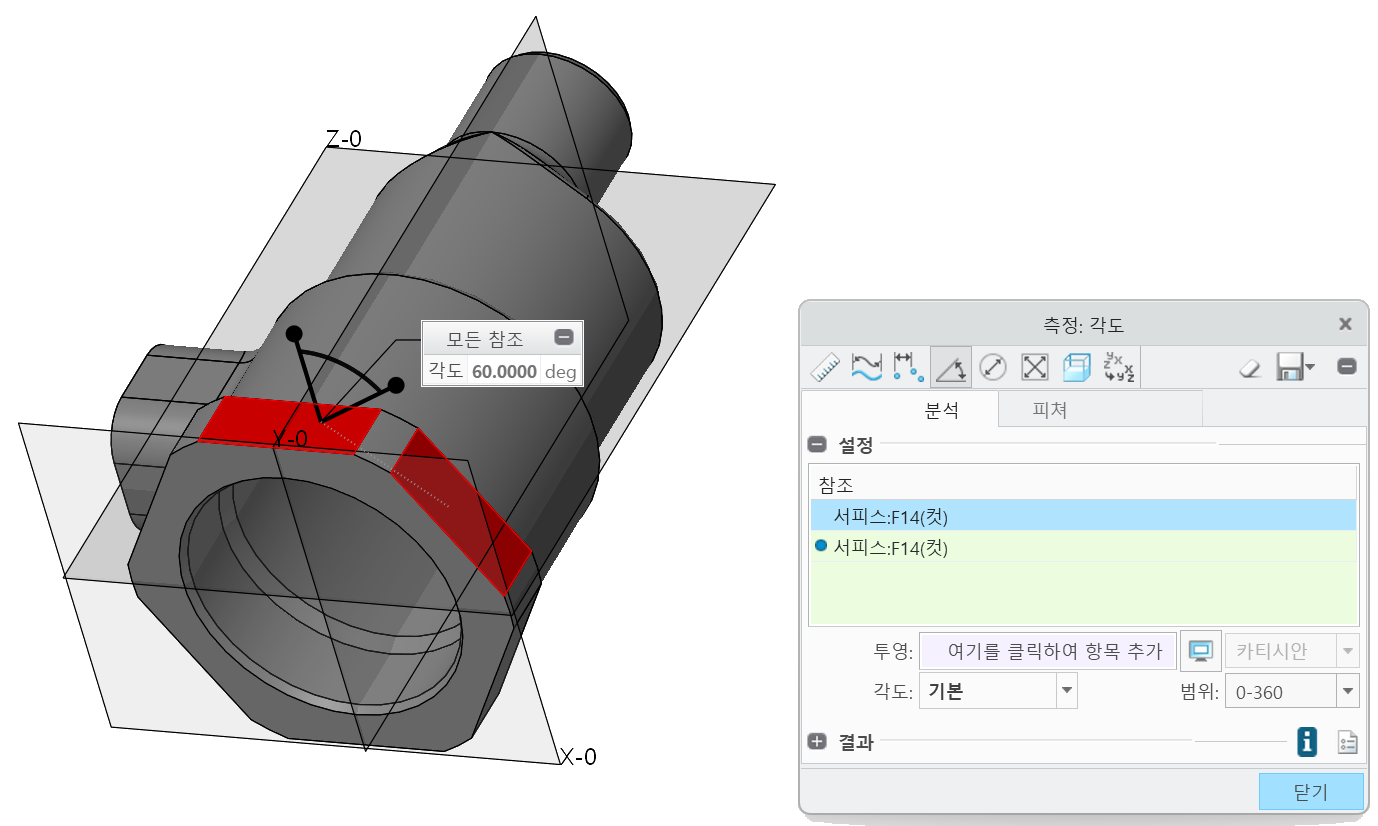

똑같은 형상을 각도 측정으로 했을 경우에는 거리 결과가 나오지 않고, 아래와 같이 각도값만 표시됩니다. 다만 아래 이미지의 원 내부의 각도 표시가 의미하는 것을 많이 궁금해하시는 것 같더군요

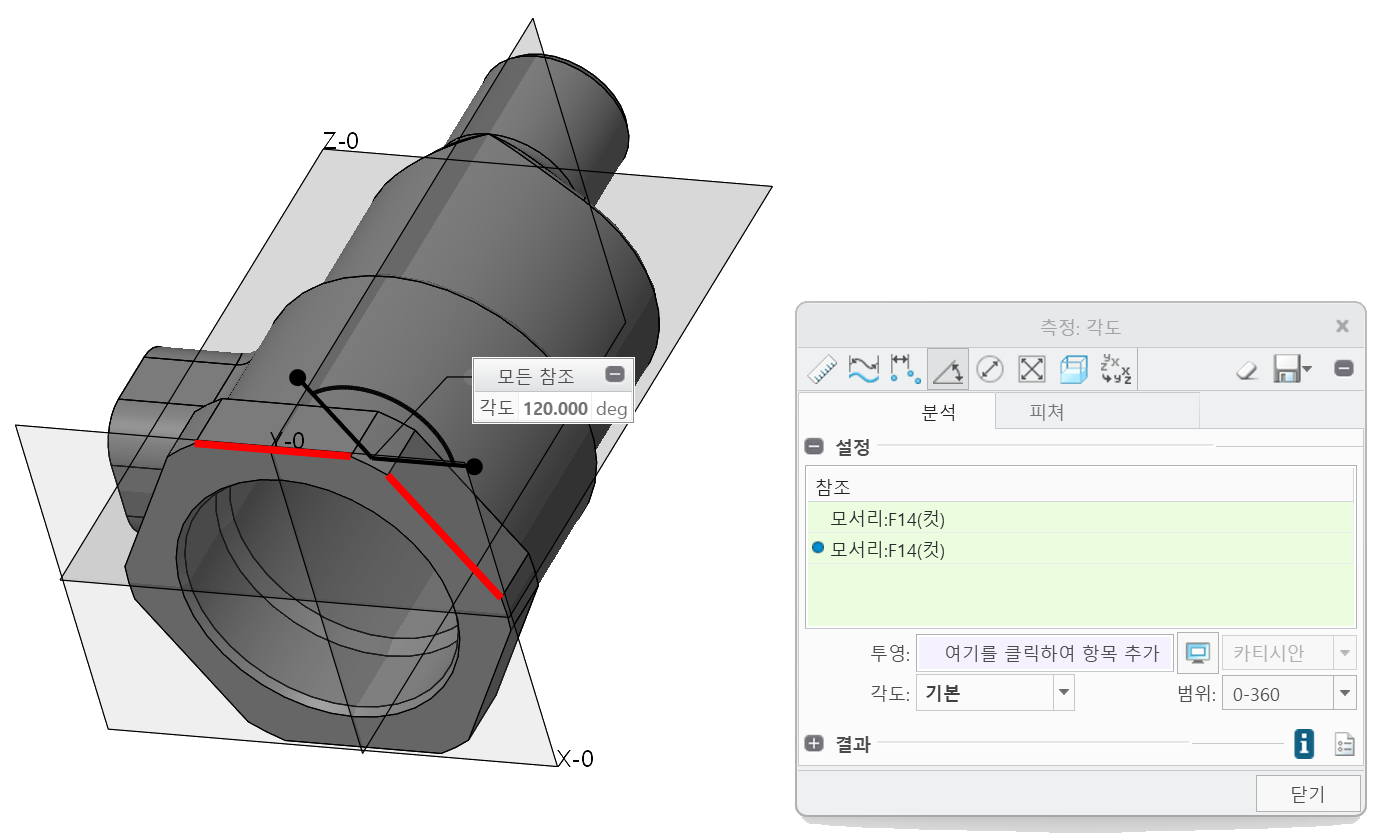

두 개의 직선 모서리를 선택했을 때 위이 인디게이터는 직선 모서리의 방향과 동일합니다. 마치 패턴에서 방향 옵션을 사용하고, 직선 모서리를 선택했을 때와 같습니다.

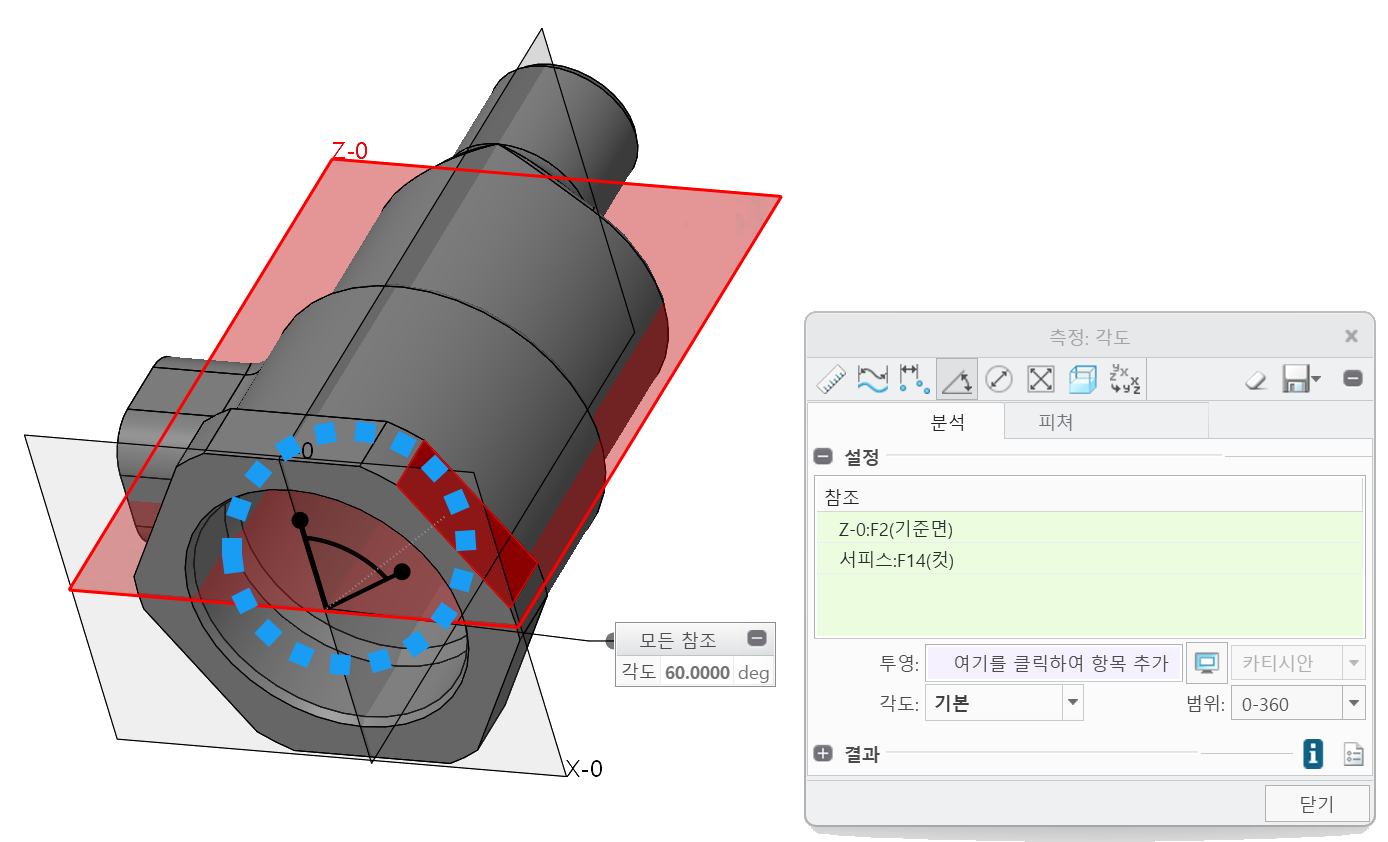

그런데 평면을 선택했을 때 인디게이터는 선택한 평면의 수직 방향을 표시합니다. 패턴에서 방향 옵션을 사용하고, 평면을 선택했을 때와 동일합니다. 이렇게 이해를 하시면 더 이상 어려움은 없을 것 같네요.
