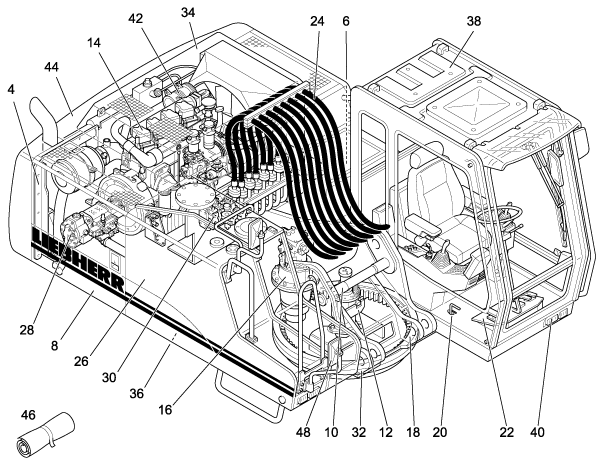

Isodraw는 우리가 흔히 이야기를 하는 Technical illustration에 사용하는 것으로서 기계 기구 제품의 구조와 기능을 이론적 혹은 시각적으로 정확하게 표시한 것으로 제안서, 생산공정도, 취급 설명서 등에 사용하는 이미지를 생성하는 제품입니다. 통상 3D CAD에서 이러한 뷰를 생성할 수 있다 있다고 생각을 할 수 있지만 3D CAD의 경우 수 많은 tangent line을 삭제(단순히 모든 탄젠트 라인을 안보이는 것과는 차이가 있음)하고 선 굵기의 차별 즉, 각 부위에 따라 선 굵기를 다르게 표시하는 이런 작업에서 많은 문제가 발생합니다. 따라서 corel draw나 photoshop과 같은 일반적인 제품을 사용할 수 있는데 이 경우 상당히 많은 시간이 소비가 되고, 비효율적인 작업을 할 수 밖에 없습니다. Isodraw는 Isometric view, Perspective 뷰 그리고 선 굵기, HLR, Section View 등을 통해서 illustration 중 주요 부위의 이해도를 높여주고, 2D에 비해 훨씬 보기 편하고, 이해하기 쉽고 친밀합니다.


사용자 삽입 이미지

대부분 3D CAD 혹은 통상적 Technical illustration 프로그램으로 사용한 그래픽 프로그램이 위와 유사한 isometric view를 생성을 할 수는 있지만 다음과 같은 문제점이 있습니다.
1. 선이 너무 많다. (외형선, 접선, 은선....)
2. 선의 굵기 표현이 되지 않는다.
3. 특정 부품의 강조가 어렵다.
4. 뷰를 변경할 때 3D CAD가 필요하거나 또는 3D CAD에서 재 작업을 해야 한다.
.
.
.

등등 많은 문제점이 있습니다.

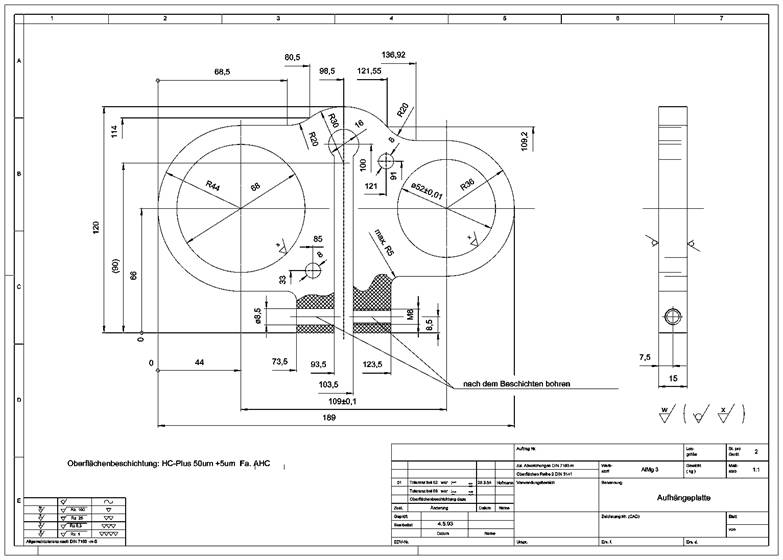

또한 사용설명서에 들어가는 도면은 사실 전문가만이 판독을 할 수 있습니다. 예를 들어 아래의 이미지를 한번 볼까요

사용자 삽입 이미지


위의 이미지는 통상적인 도면입니다.
이곳엔 설계 / 가공 / 조립의 여러 정보가 들어있지만 실제 사용을 해야 하는 또는 조립을 해야 하는 작업자에게는 불필요한 정보가 너무 많으며, 저 도면의 형상이 어떻게 생겼는지 파악을 하는것도 어려울 수가 있습니다.

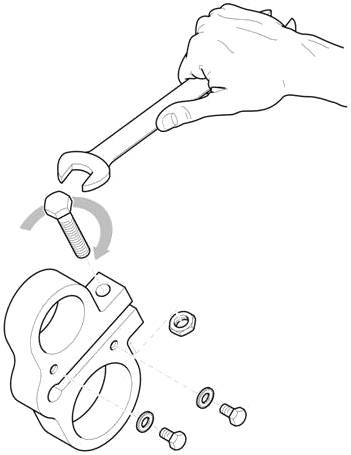

이것을 Technical illustration 으로 생성을 하면 아래와 같이 표현을 할 수 있습니다.

사용자 삽입 이미지


아주 간단 명료하게 작업자가 어떻게 작업을 해야 하는지 / 순서는 어떻게 되는지 / 필요한 부품 / 필요한 공구는 어떻게 되는지를 한눈에 알 수 있습니다. 이런 부분이 바로 Technical illustration 즉, Isodraw의 큰 장점이라고 할 수 있을 것 같습니다.
