Torsion Spring 모델링 및 Mechanism

2017/07/29

Creo 4.0에서 Torsion Spring 모델링 및 Mechanism을 구현해 봤습니다. 단순히 Torsion Spring 모델링만 하면 어려움이 없었을텐데 관련 부품이 움직일 때 Torsion Spring 의 형상도 실물과 같이 바뀌도록 하는데 어려움이 있었고, 시간도 예상보다 오래 걸렸습니다.

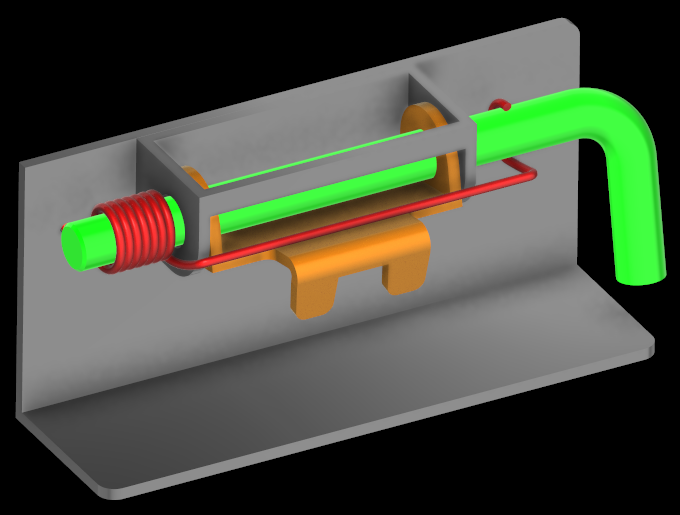

위의 이미지를 보면 녹색 손잡이 부품을 움직이면 오렌지색 부품이 따라서 움직이고, 그 위에 강재로 고정된 Torsion Spring도 같이 tilting 됩니다. 이때 스프링 형상 중 helical sweep 으로 작업한 끝과 가장 오른쪽의 형상이 같이 움직이도록 작업을 했습니다. Creo 4.0에서 전체 화면 모드인 F11 단축키가 제공되며, 이 상태에서 녹화를 했습니다. 원근뷰(Perspective View) 상태에서 컴포넌트 끌기를 했더니 쉽지 않네요. ㅜㅠ
