안녕하세요.

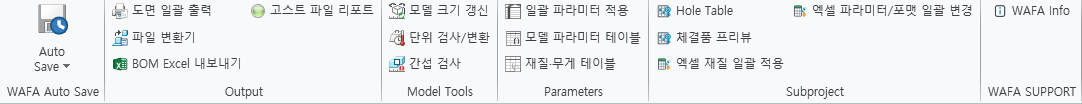

(주)와파에서 Creo 관련 유틸리티를 toolkit으로 개발했습니다.
초기 버전이라 아직 기능이 부족할 수 있으나 계속해서 업데이트 하겠습니다.

그럼 지금부터 현재까지의 기능을 하나씩 설명드리겠습니다.

1. AutoSave

자동 저장 기능입니다. 저장을 할 수 있는 시간을 5분 단위로 지정할 수 있습니다.

저장은 현재 창의 문서만 저장되게 할 수도 있고, 열려있는 모든 문서를 저장할 수도 있습니다.
또한 저장은 config.pro의 save_object 설정에 따라 세부적인 저장 항목이 결정됩니다.

2. 도면 일괄 출력

2D 도면을 프린터나 플롯으로 출력하는 기능입니다. 출력할 크기를 결정할 수 있고, 세부 옵션은 Creo의 설정에 따라 결정됩니다.

현재 모델: 현재 활성화된 모델의 도면입니다.
세션 모델: 메모리속에 있는 도면입니다.

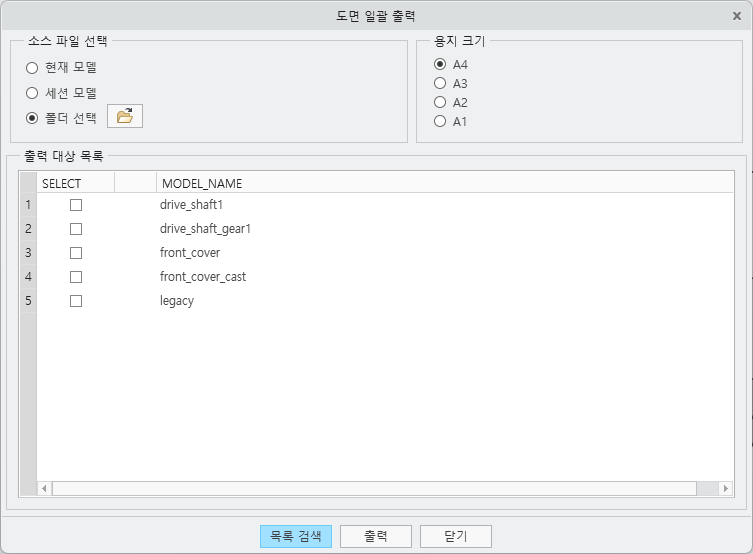

폴더 선택: 가장 많이 사용할 수 있는 메뉴인데 특정 폴더를 선택 후 '목록 검색'을 누르면 2D 도면(*.drw)의 목록을 검색해 줍니다. 그 중에서 출력할 데이터를 선택하면 되며, 'SELECT'를 선택하면 목록의 모든 항목이 선택됩니다.
용지 크기에서 크기를 정해 '출력'을 선택하면 Print/Plot을 시작합니다.

3. 파일 변환기

도면 일괄 출력은 Plot/Print 명령이라면 파일 변환기는 PDF, DXF, DWG, IGES, STEP으로 저장할 수 있는 기능입니다.

현재 모델: 현재 열린 모델의 목록을 자동으로 가져옵니다.
세션 모델: 메모리속에 있는 모델의 목록을 자동으로 가져옵니다.
작업 공간: PDM을 사용할 경우 작업 공간(Workspace)에 있는 목록을 모두 가져옵니다.
폴더 선택: 선택한 폴더에 있는 Creo 데이터의 목록을 가져옵니다.

 확장자는 PDF, DWG, DXF, IGES, STEP을 복수 선택할 수 있고, 생성할 때 log 파일이나 세부 옵션은 config.pro에서 설정한대로 생성됩니다.

출력 폴더: 파일이 생성될 폴더를 지정합니다.

소스 파일 목록: 특정 문자를 포함하고 있는 파일 목록만 보여집니다.

TYPE: PRT, ASM, DRW 중 특정 유형의 데이터만 보이게 합니다.

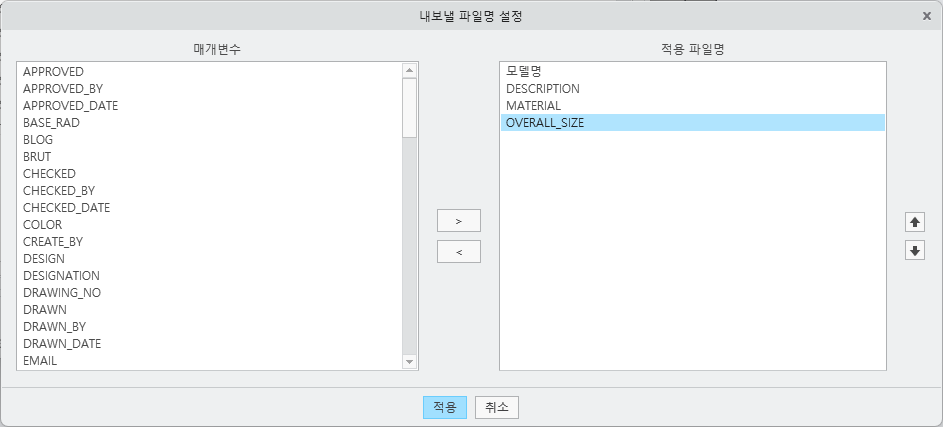

내보낼 파일명: 파일명을 생성할 방법을 지정합니다.

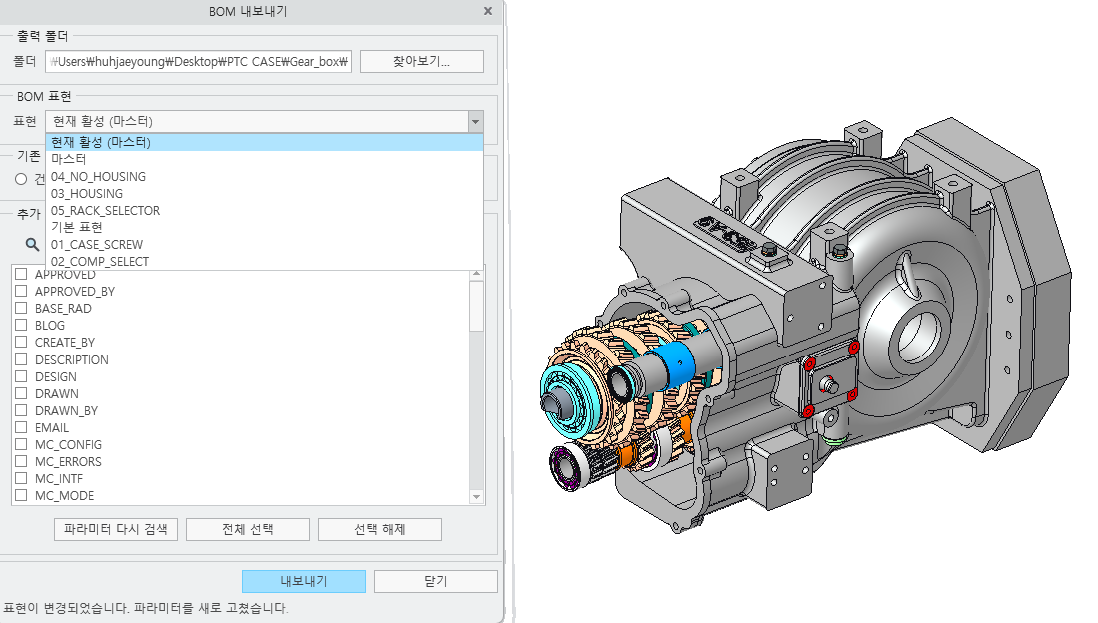

4. BOM Excel 내보내기

현재 어셈블리의 구조를 .엑셀 파일로 저장하며, 저장 위치는 Creo 파일의 위치와 같습니다.

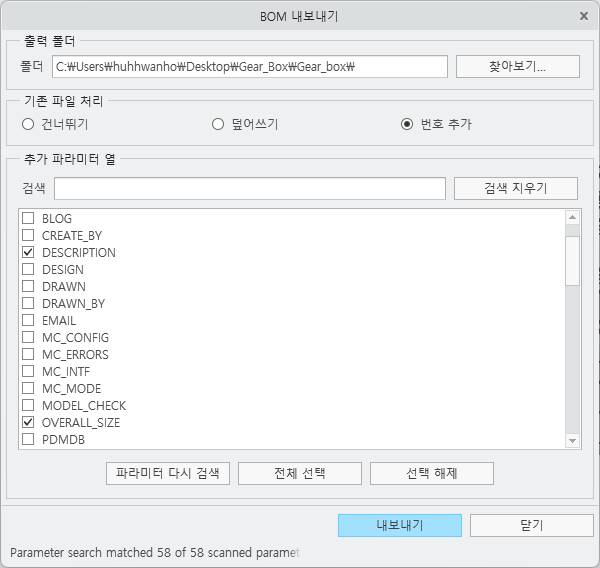

출력 폴더: 엑셀 파일이 생성될 위치입니다.
기존 파일 처리: 엑셀 파일이 있을 경우 파일을 생성하지 않을 수도 있고, 덮어 쓸수도 있고, 파일명 끝에 번호를 붙여 생성할 수도 있습니다.
추가 파라미터 열: 특정 이름의 매개 변수만 보이게 합니다.
또한 매개 변수를 선택하면 BOM 엑셀 파일의 열에 해당 항목이 포함됩니다.

엑셀로 생성하면 기본적으로 두 개의 시트가 생성됩니다.
Structure BOM의 경우 컴포넌트가 조립되어 있는 레벨 정보, 부품의 유형, 매개 변수를 열로 표현을 해 줍니다. 또한 이 시트의 경우 수량은 항상 1개로 표시되고, 조립되어 있는 순서 그대로 엑셀 파일로 생성됩니다.

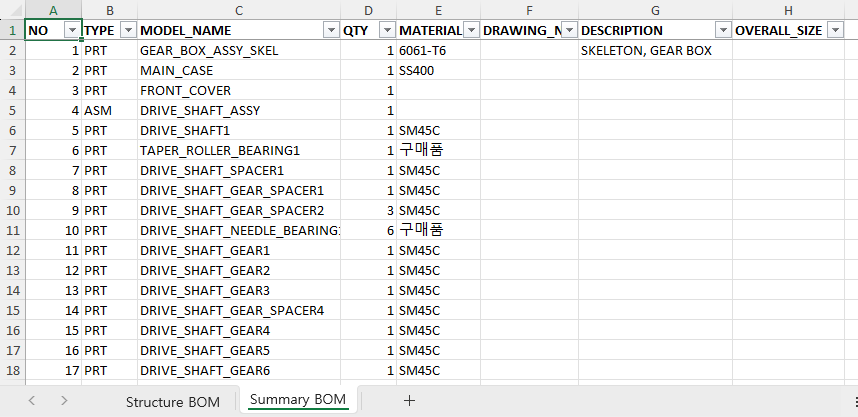

Summary BOM 탭을 선택하면 일반적인 BOM과 같이 수량이 표현되며, 레벨은 표시되지 않습니다.

5. 모델 크기 갱신

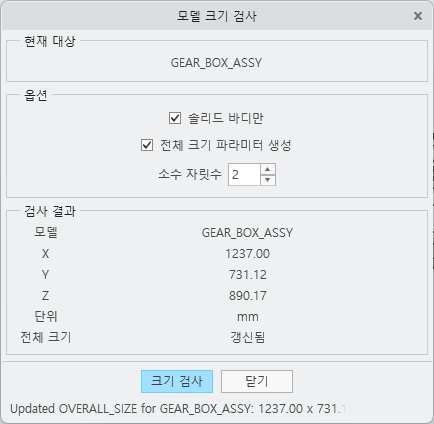

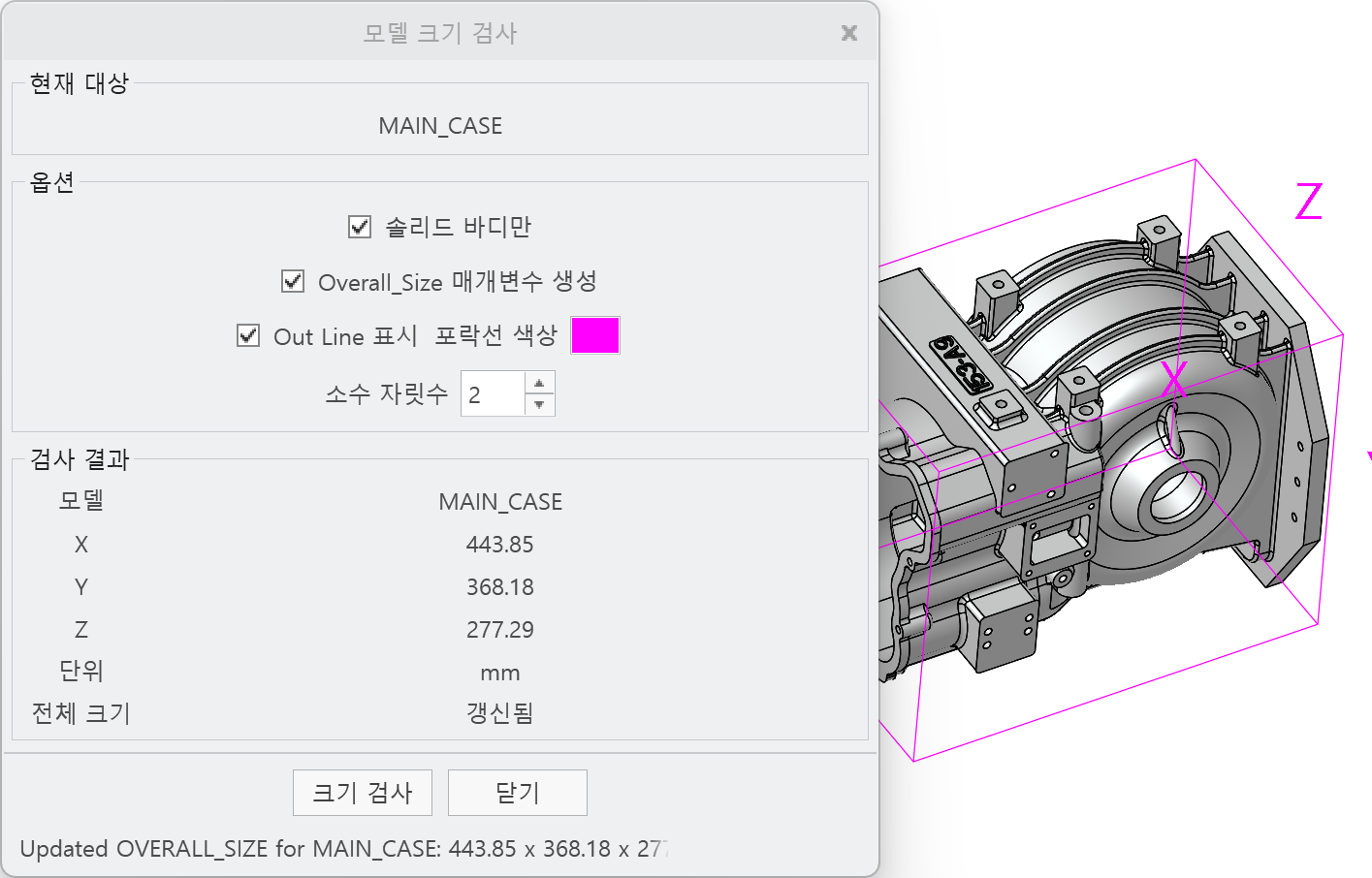

모델의 최대 크기를 지정한 매개 변수로 생성합니다.
기본적으로 X, Y, Z 크기로 표시되며, 만일 판금이라면 전개도의 크기 기준으로 생성됩니다.

6. 단위 검사/변환

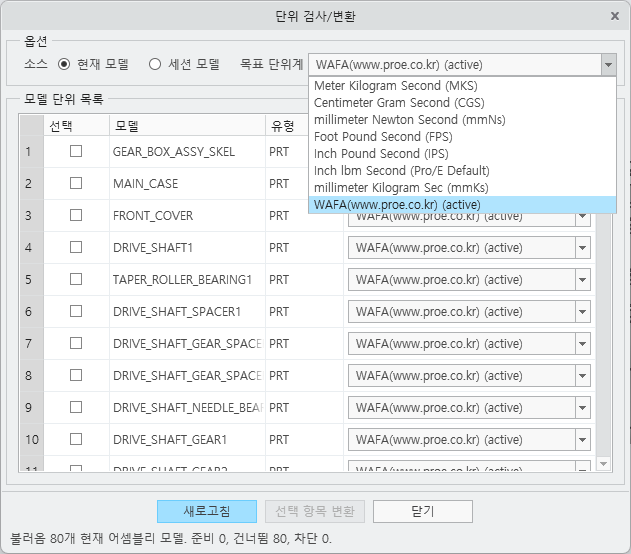

어셈블리에 있는 데이터들의 단위가 서로 다른 경우가 많죠? 현재 열려있는 데이터들의 단위를 즉각 확인할 수 있고, 한꺼번에 특정 단위로 변경할 수 있습니다. 만일 사용자가 생성한 단위가 특정 모델에 없다면(예: WAFA) 자동 생성됩니다.



7. 간섭 검사

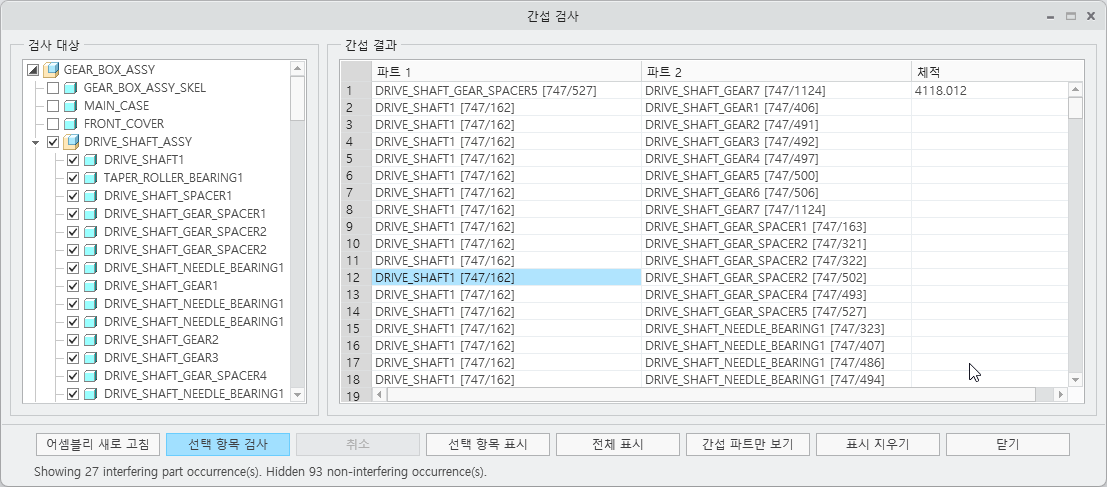

 단순화 표현등을 사용하지 않아도 선택한 컴포넌트들에 대해서만 간섭 검사를 할 수 있습니다. 또한 간섭이 발생한 특정 데이터만 화면에 표시할 수도 있고, 간섭 부위의 체적을 표시할 수도 있습니다.

8. 일괄 파라미터 적용

Creo 작업을 하다보면 특정 매개 변수가 누락되어 곤혹스러운 경우가 자주 있죠

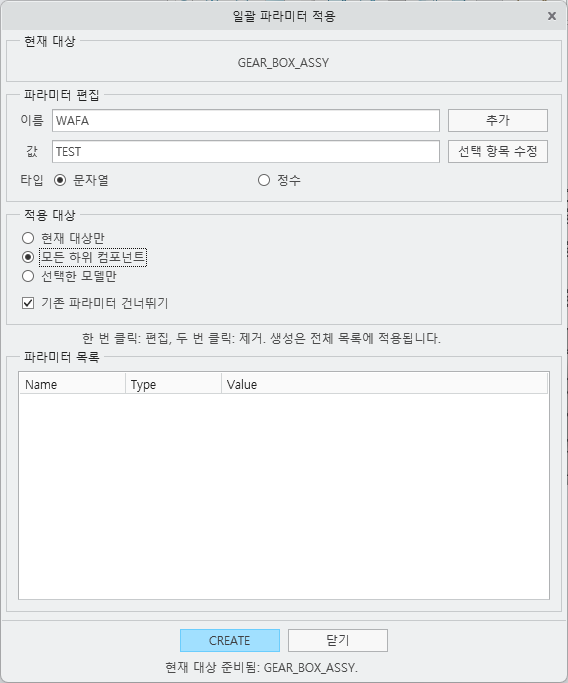

현재 모델 또는 현재 모델과 하위의 모든 데이터에 대해 매개 변수(Parameter)와 지정 값을 생성할 수 있습니다.

9. 모델 파라미터 테이블

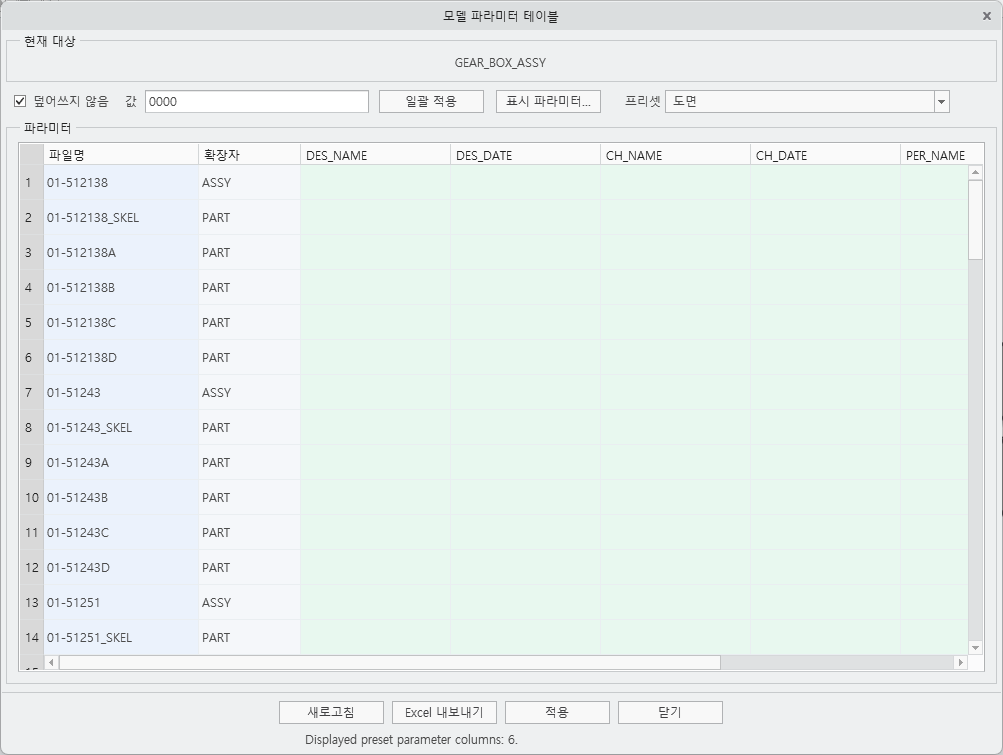

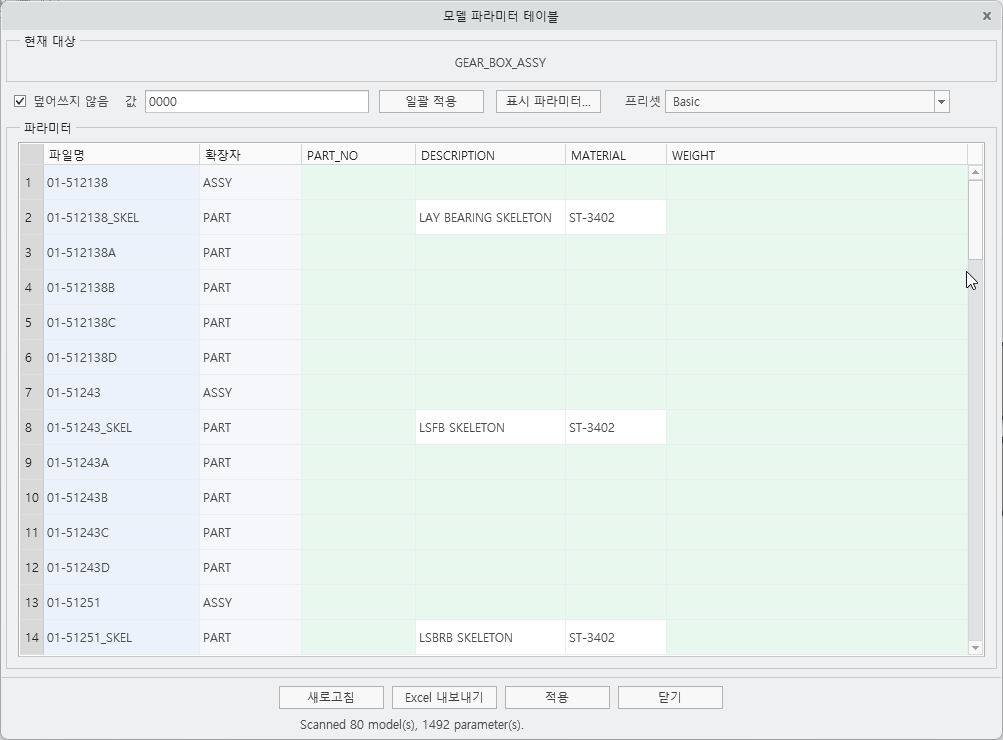

현재 모델의 매개 변수를 테이블로 생성하고, 일괄 특정 값으로 입력할 수 있습니다.

또한 프리셋을 설정해서 '도면'을 설정할 경우에는 표제란에 누락된 매개 변수 값들을 한꺼번에 입력할 수도 있습니다.

10. 재질 무게 테이블

재질의 밀도 값이 잘못 입력되어 있거나 재질 지정이 누락된 경우가 많습니다.

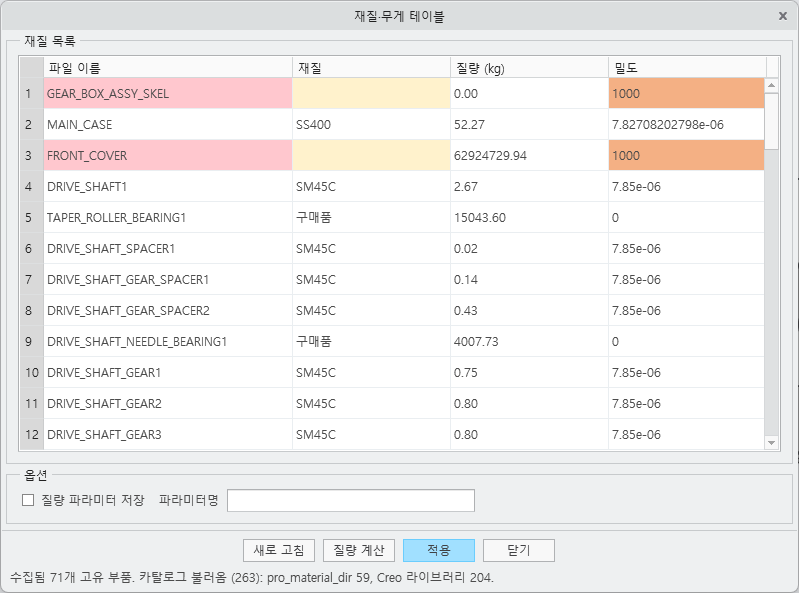

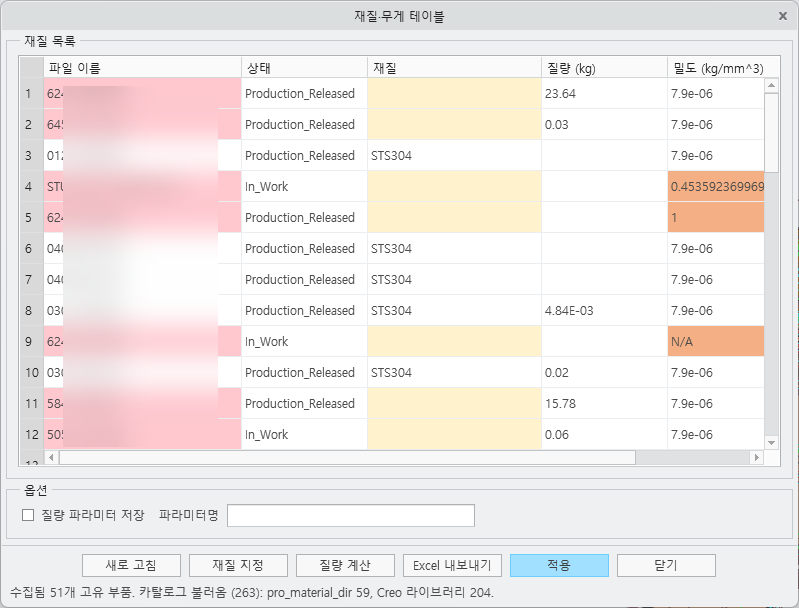

재질 무게 테이블을 이용하면 재질이 누락되었거나 밀도 값이 비정상적인 데이터의 색상을 강조 표시해서 문제가 있는 항목을 쉽게 파악할 수 있습니다.
또한 질량 값을 특정 매개 변수로 바로 생성하고, 자동 저장까지 할 수 있습니다.

위 이미지에는 어셈블리에 포함된 부품의 수, 재질 파일의 갯수, Creo Library의 수량도 표시됩니다.


17. 엑셀 재질 일괄 변경

실제 프로젝트에 필요해서 추가한 기능으로써 엑셀 파일에 있는 파일들을 불러와서 엑셀 파일의 재질 이름의 재질로 지정합니다. 더불어 관계식(Relation)에 기존 관계식 내용을 모두 읽고, 삭제 후 추가된 관계식으로 대체하는 작업을 진행합니다.

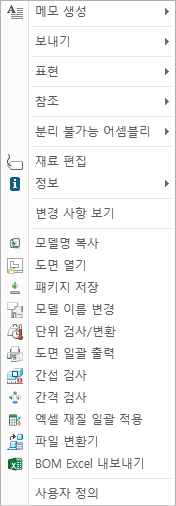

18. 마우스 우측 버튼 메뉴

리본에 없는 메뉴들이 모델 트리의 마우스 우측 버튼을 누르면 표시됩니다.

1. 모델명 복사: 현재 모델 이름을 클립보드로 복사해서 다른 응용 프로그램 (예: 엑셀, Windchill PDMLink 등)에서 사용할 수 있게 합니다.

2. 도면 열기: 선택한 모델의 2D 도면을 읽습니다.

3. 패키지 저장: 백업 명령은 모든 데이터의 iteration이 1로 변경되어 이력 관리가 안됩니다. 패키지 저장 명령을 사용하면 현재의 iteration을 유지하면서 도면 파일까지 같이 특정 폴더로 복사하는 기능입니다.

4. 간격 검사: Creo의 Clearance Check 기능을 향상시킨 명령으로써 간격을 체크합니다.

- 감사합니다. -
