SheetMetal의 새로운 Punch 방법

2009/09/08
 이 기능은 2년 전 S 사에서 사용중인 I-Deas(아이디어스)를 대체할 차세대 CAD를 선정할 때 Simense(지멘스)와 PTC의 Pro/ENGINEER 4.0이 벤치마킹(BMT)을 하게 되었습니다. UG와 BMT 도중 고객의 요구사항으로 WF4에 추가된 기능이며, 이 기능을 사용하기 위해서는 WF4 최신 버전과 Hidden config.pro를 사용하셔야 합니다. 먼저 config.pro 파일을 연 다음 수동으로  pnc_qlt_frm_ft 란 항목을 입력하고, 값을 yes로 설정합니다.
그리고 Pro/ENGIEER 를 다시 시작을 합니다.

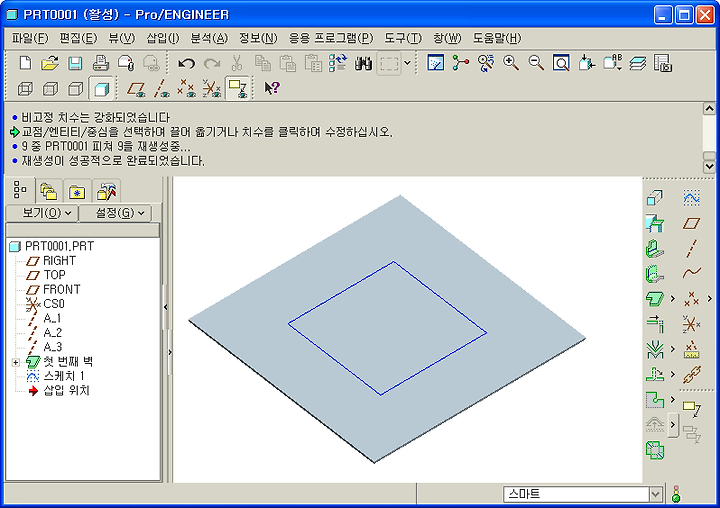

새로운 시트메탈을 시작하고, 간단한 flat wall을 생성하고, 그 윗면에 아래의 그림과 같은 스케치를 작성합니다.

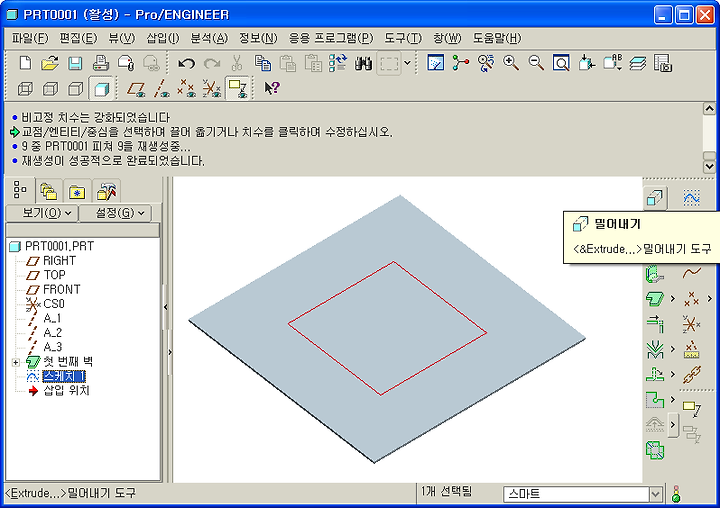

모델 트리에서 스케치 피처를 선택을 하고, 우측의 Extrude 아이콘을 선택합니다.

Extrude 데시보드에서 아래와 같이 옵션을 설정합니다. 즉, 돌출 방향을 반대(교차가 되게...)로 하고, 서피스 및 닫힌 끝을 선택한 다음 적당한 깊이값을 주고 확인을 누릅니다.

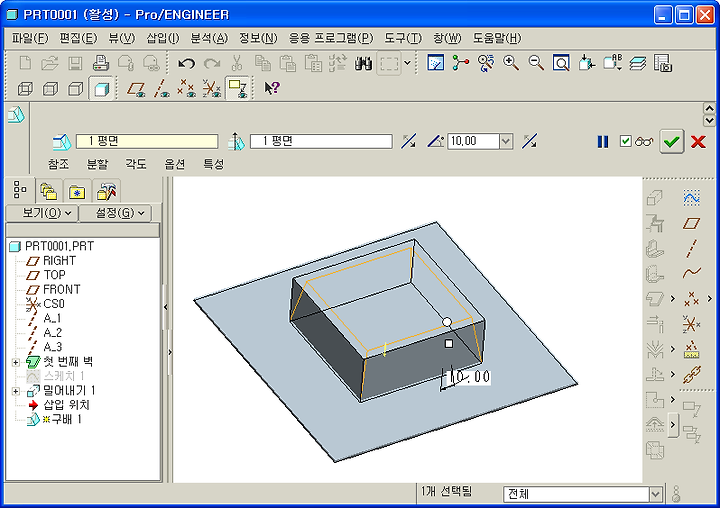

아래의 그림과 같이 형상의 4개면에 빼기 구배를 적당히 부쳐합니다.

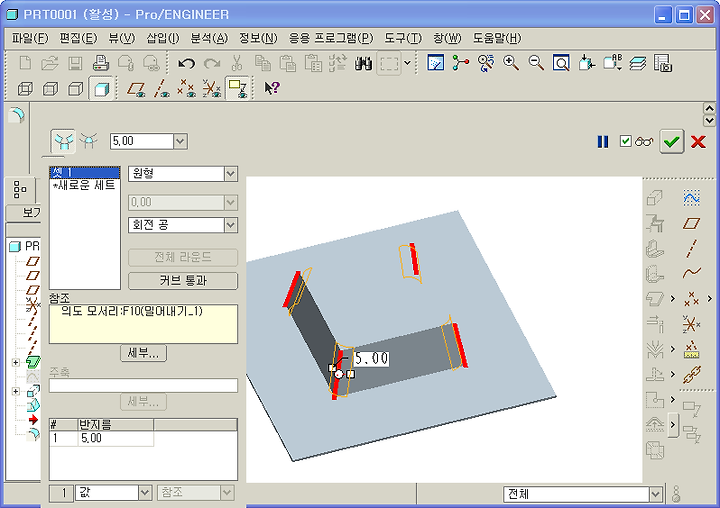

그리고 라운드도 적당히 아래의 그림과 같이 부여합니다.
이미지에는 없지만 라운드 피처를 추가를 해서 형(Form) 피처의 가장 상단 부분도 적당한 크기의 라운드를 부여합니다.

hidden config.pro 항목을 추가를 하면 아래의 아이콘에서 볼 수 있듯 가장 아래에서 두 번째에 새로운 아이콘이 추가된 것을 볼 수 있습니다.

위의 아이콘을 선택합니다.

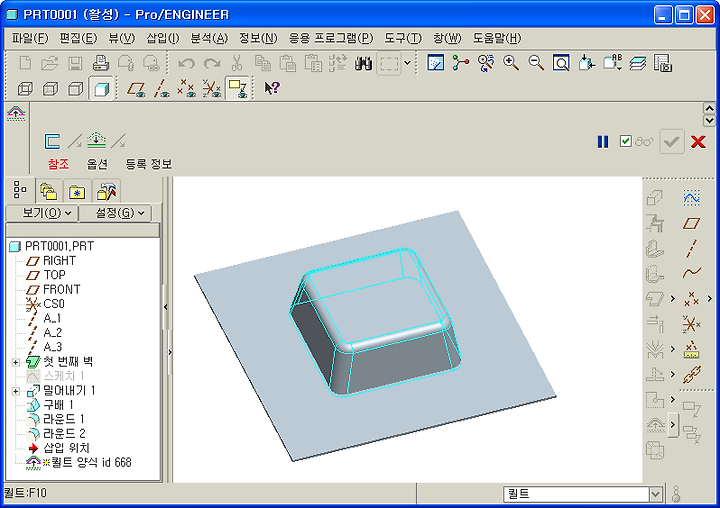

데시보드에서 펀치 형(Punch form) 형상을 선택하라고 합니다. 따라서 조금 전 우리가 생성한 형상을 선택합니다.

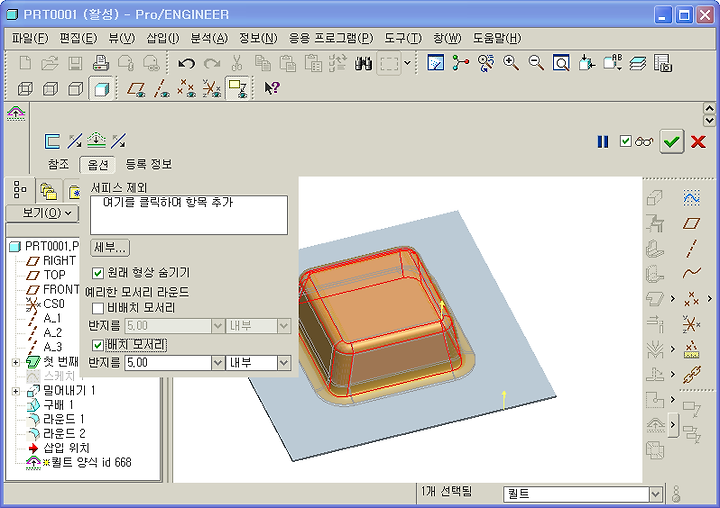

또한 옵션에서 원래 형상 숨기기가 체크 되어 있는 것을 확인을 하고, 배치 라운드에 적당한 값을 부여합니다.

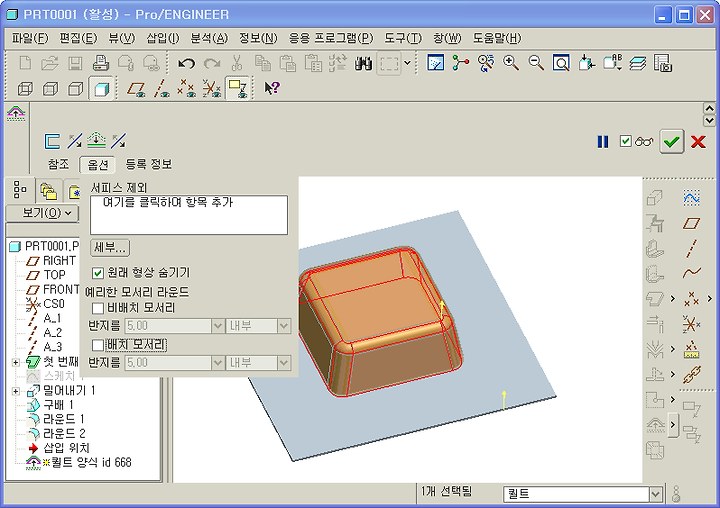

아래의 이미지 두 개를 보면 배치 라운드가 부여된 것과 되지 않은것의 차이를 알 수 있습니다.
이로써 외부와 링크되지 않은 독립된 form 피처를 생성할 수 있는 방법 중 한 가지를 보여드렸으며, WF5에는 이 방법뿐만 아니라 더욱 쉬운 form feature 배치 방법이 제공되고 있습니다.
