옵션 관리(일반제조) or 호기 관리(장비회사) 는 이렇게...

안녕하세요..

e3ps 정수환 부장입니다...

설날은 다들 잘 보내셨습니까?

전 이번에 버스로 이동했는데, 우등이라 그런지 아주 편하게 길도 안막히게 잘 다녀왔습니다.

오늘은 WIndchill 9.0 에서 새롭게 선보이는 기능인

Options and Variants

에 대하여 알아 보겠습니다.

이는 우리가 쉽게 이야기 하자면,

옵션 관리, 호기 관리가 되겠습니다.

어떤 제품의 BOM 이 있으면, 이를 파생 시켜서 파생 상품들을 손 쉽게 만들게 도와주는 것입니다.

자.. 이제 실제로 예를 들어 보겠습니다.

우리가 "데스크탑 PC" 를 만드는 회사라고 가정합니다.

사용자 삽입 이미지

위와 같이 Computer 의 BOM 은 CPU, Main-board, RAM, HDD, Case, Power 로 구성되어 있습니다.

자.. 여기서 이제 옵션 관리가 들어 갑니다.

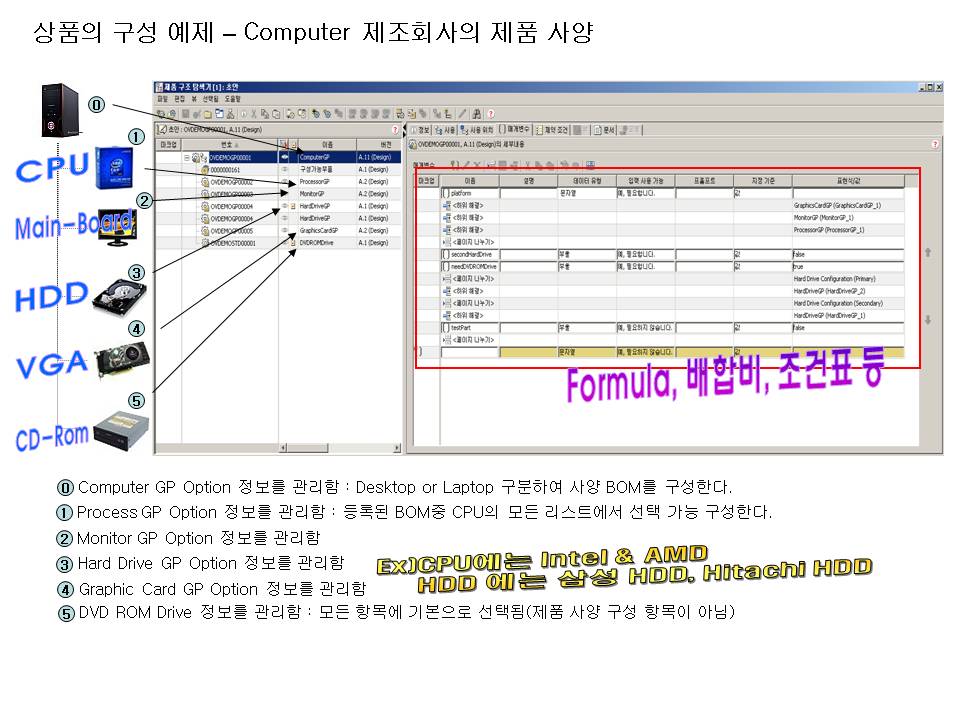

1. CPU 에는 intel E7550, E7540, etc...  와 AMD 등 들어 갈수 있는 옵션들을 정의를 합니다.
2. RAM 등도 동일하게 그 구성원이 될수 있는 파트 들을 정의합니다.

사용자 삽입 이미지

이제 기본 BOM 구성이 완료 되었습니다.

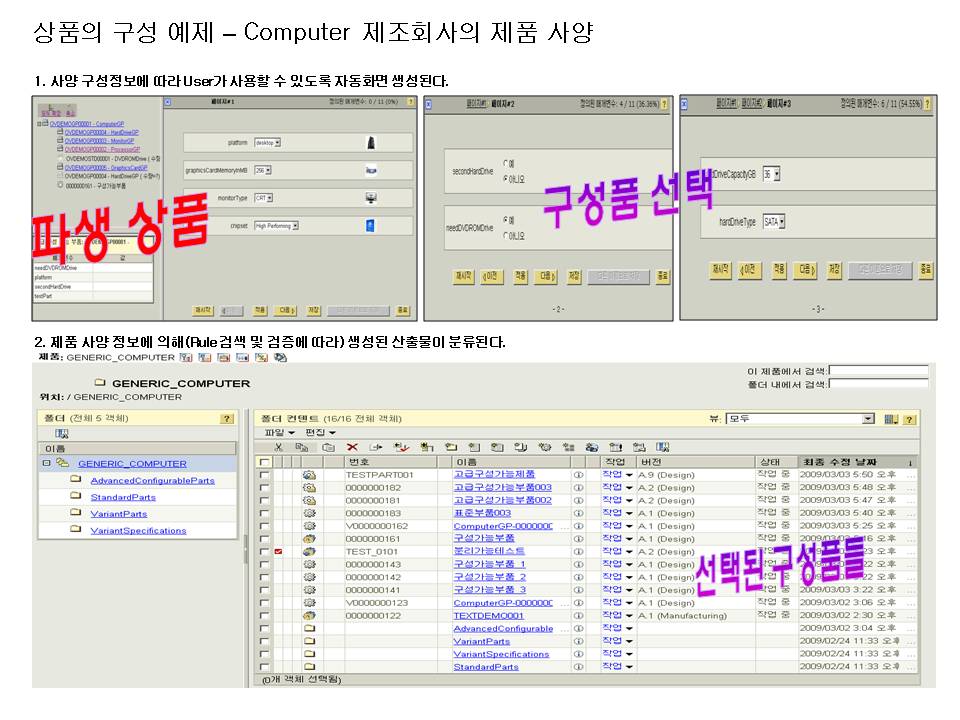

이제 부터는 여러 옵션들을 변경해 가면서 Intel CPU를 쓴 PC 나 AMD CPU를 쓴 CPU 등 여러가지 옵션의 조합으로 여러가지 BOM 을 만들어 낼 수가 있습니다.

사용자 삽입 이미지

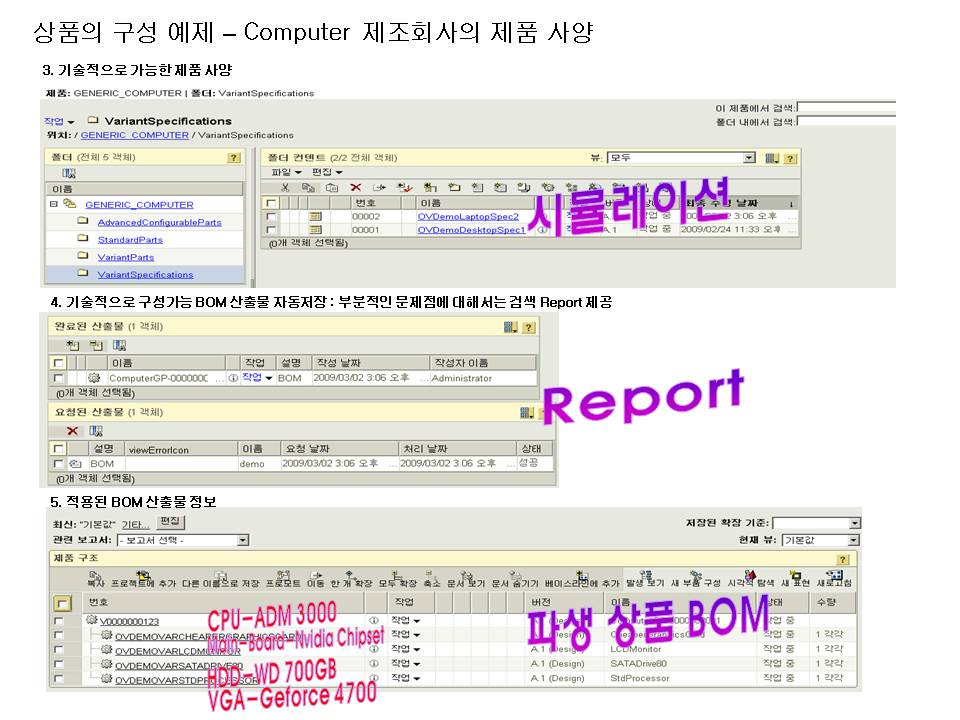

위에서 우리가 만들어낸 BOM 이 맞는 것인지 정합성 여부에 대하여 시뮬레이션을 아래의 화면처럼 수행할 경우, 그 배합비나 포뮬러 공식 등을 검사하여 위배 사항이 없는지 확인해 줍니다.

예) Intel CPU 를 쓰게 되면 AMD 메인 보드에는 사용 불가능
예) RAM 소켓이 4개 뿐인데, RAM 이 5개 선택되어 있다던지

사용자 삽입 이미지

이렇게 해서 최종 파생 BOM 을 "SAVE AS" 처럼해서 만들어 낼 수가 있습니다.

일반 제조 회사들은 내부 parts 의 일부 변경으로 파생 BOM 을 손쉽게 만들수가 있고, 장비회사들은 호기 관리를 이렇게 수행을 하면 됩니다.

어려우신가요?

다음 시간에는 조금 더 쉽게 다시 설명해 드릴께요~~
