PLM 시스템과 CPC 시스템..

안녕하세요.. e3ps의 정수환입니다..

오늘은 지난번에 말씀드린 바와 같이 CPC 에 대해서 알아보도록 하겠습니다.

CPC : Collaborative Product Commerce
일반적으로 "협업 시스템" 이라고 부릅니다.

그럼. 자세히 살펴보면..

PLM 시스템 과 CPC 시스템이 두 시스템 사이에는 "협업" 이라는 Funtion 으로 연계되어져 있습니다.

그럼.. 왜 CPC 시스템을 구축하느냐 하면

협력업체와 모기업(PLM 시스템을 가진) 모두의 낭비요소인 도면수발(시간&인력 Loss) 의 문제점 개선 및 설계변경 또는 Miss(도면 치수 누락 등) 로 발생되었던 업무 손실 등을 최소화하기 위하여 CPC 시스템을 구축합니다.

그럼. 조금 더 자세히 살펴볼까요.

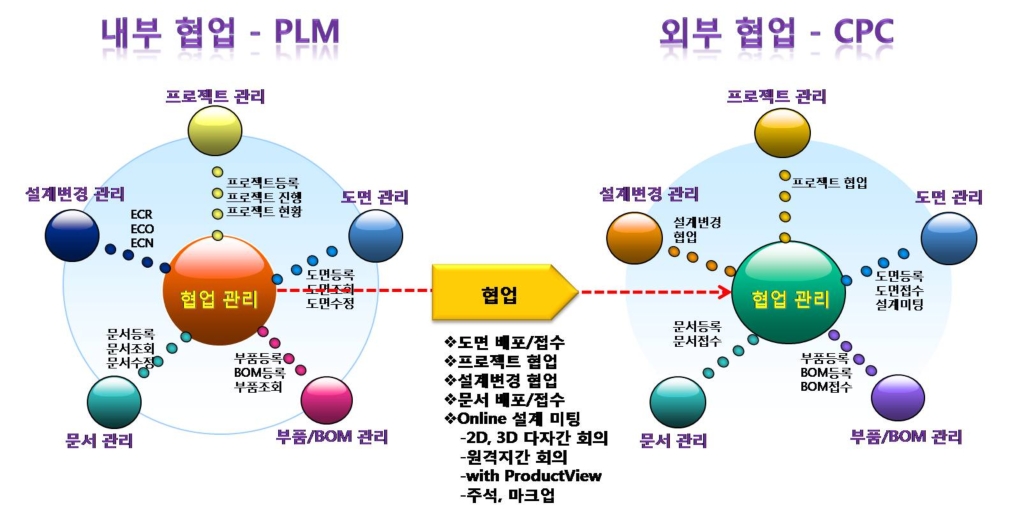

CPC (협업)은 크게 ‘내부 협업’ 과 ‘외부 협업’으로 나누어 지게 되어있습니다. 내부 협업은 PLM 시스템을 통하여 우리 회사 내부의 각 부서 간의 정보 공유를 말하며, 외부 협업은 PLM 시스템에서 외부 배포 기능을 통하여 CPC 시스템으로 정보를 보내어서 자사의 협력업체들과의 정보 공유를 말하게 됩니다.

이것을 그림으로 표현한것이 바로 아래와 같습니다.

사용자 삽입 이미지

여기에서 추가적으로 많이 쓰는 기능들이 바로 "온라인 설계 미팅" 입니다.

이것은 A 라는 장소와 B, C, D 등등 여러 장소 , 즉 원격지에서 web 으로 동일한 도면(2D, 3D) 을 Productview 라는 솔루션을 이용하여 보면서 회의를 하는 것입니다.
요즘 많이들 사용하시는 여러 원격지간 화상 회의를 Web 에서 한다고 생각하시면 됩니다.

이때, 발표권을 가진 사람이 도면을 (ProductView 에서 제공되는 기능)회전 시키거나, 단면도를 자르거나, 치수를 재거나, 주석을 달거나, 마크업을 달거나 등을 하면
즉시 실시간으로 그 회의에 참석한 모든 사람의 PC 에 반영이 되어서 보이게 됩니다.

이는 단순히 치수 문제로 서울에서 구미까지 출장을 간다거나, 해외 출장을 간다는 등의 여러가지 업무를 줄일수 있는 것입니다.

이런 주석이나 마크업을 하면, PLM 서버에 저장이 가능합니다. 그럼. 서버에서는 하나의 도면 밑에 여러개의 주석, 마크업 파일을 가지게 됩니다. 그 이력도 관리가 가능하고요.

아 참. 원도 위에 주석을 다는 것이 아니라, ProductView 용으로 컨버전된 파일 위에 주석을 다는 것이라 원도 보존은 그대로 유지가 됩니다.


사용자 삽입 이미지


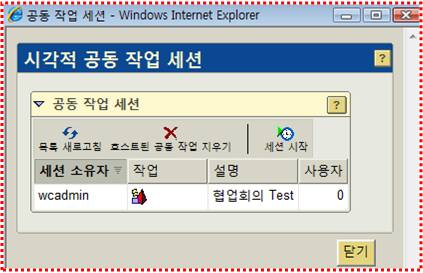

온라인 회의를 Open 시켰을때의 화면 입니다.


사용자 삽입 이미지

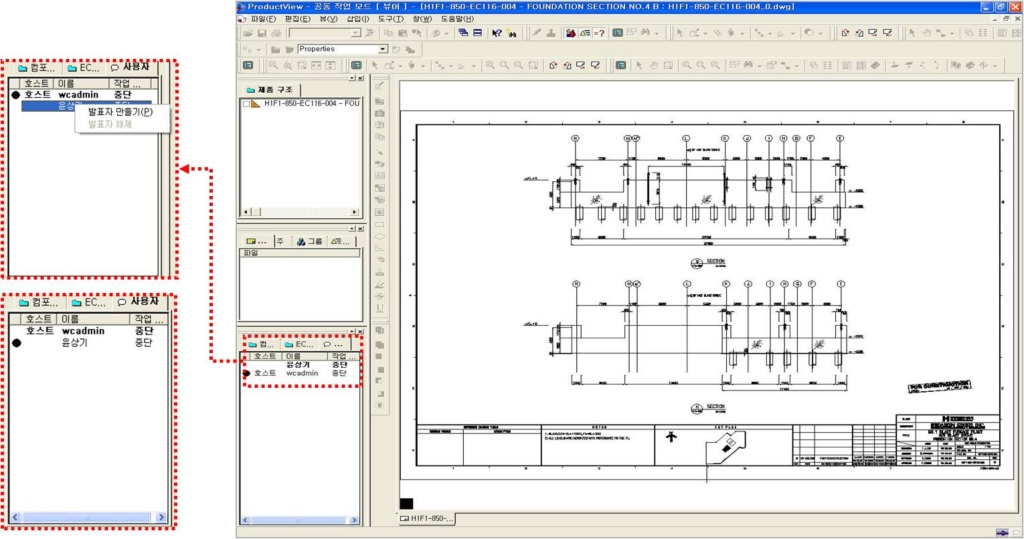

현재 2명이 이 회의에 참석이 되었으며, '호스트'가 회의를 개최한 사람이며, 앞에 까만 동그란 점이 발표권을 가진 사람이며, 주석 등을 기입할수 있는 권한이 있습니다.

사용자 삽입 이미지

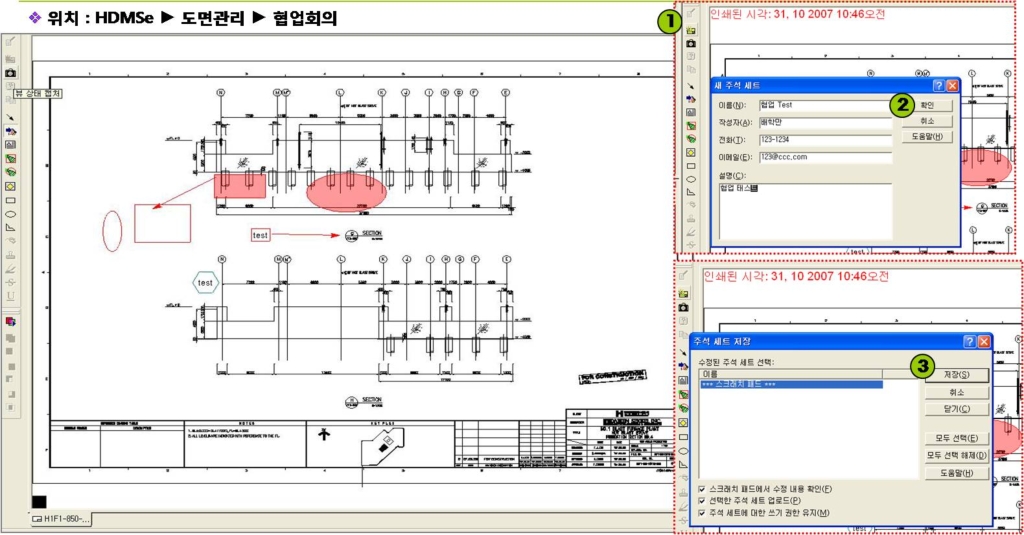

도면에 주석을 하고 PLM 서버에 주석 세트를 저장하는 화면입니다.

사용자 삽입 이미지

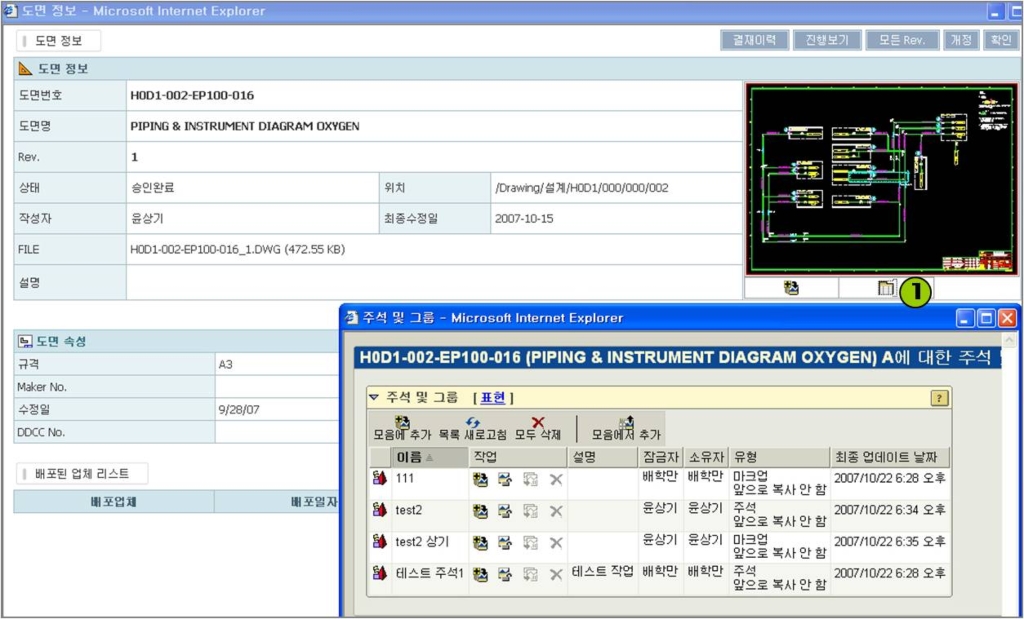

도면의 속성 중에서 주석, 마크업 등의 회의를 한 이력에 대하여 확인이 가능한 화면입니다.
해당 주석 세트를 누르면 ProductView  에서 즉시 확인이 가능하게 됩니다.
이 이외에도 가장 기본적인 도면의 외부 배포에 대하여 설명하겠습니다.

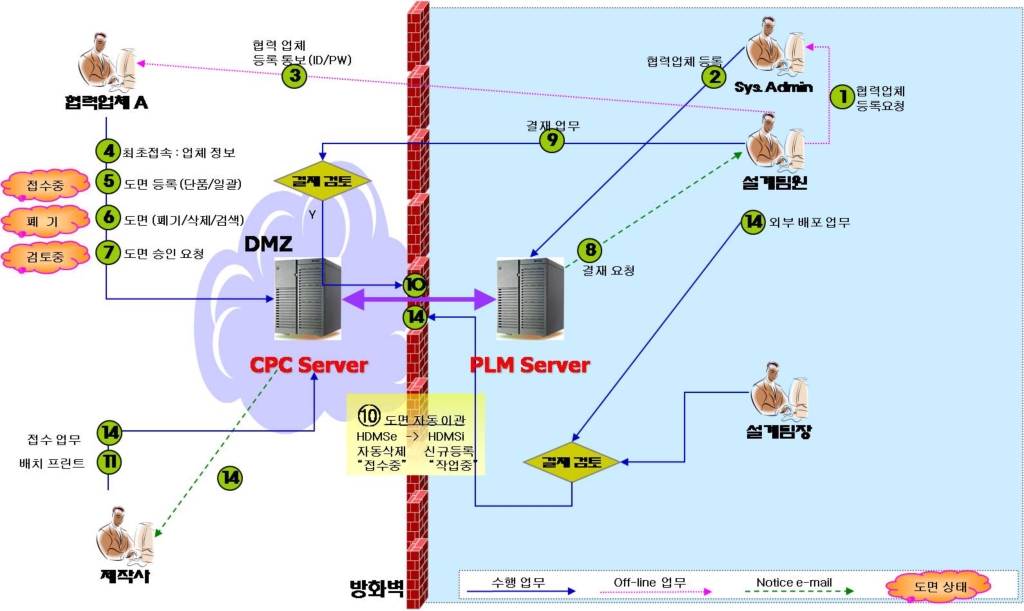

아래는 업무 프로세스 Map 입니다.


사용자 삽입 이미지

# 도면 접수 업무
1. 협력업체 가 도면을 CPC 에 등록한다.
2. CPC  가 해당 업체를 담당하는 설계팀원에게 노티스 메일을 자동 발송.
3. 설계팀원은 CPC 로 부터 노티스 메일을 받고, CPC 에 들어와서 도면을 검토 합니다.
4. 도면을 접수/반려 할지 결정합니다.
5. 도면을 반려하면 CPC 는 협력업체에게 노티스 메일을  자동 발송한다.
6. 도면을 접수 받으면 CPC 는 PLM 으로 해당 도면을 자동 이관 시킨다.
7. 도면 접수 업무 종료

# 도면 배포 업무
1. 설계자가 해당 도면을 선택하여 '외부 배포' 를 실시한다.
    이때, 원도/Productview 용 파일/print only 나 도면에 watermark 삽입 여부 등을 선택한다.
2. 담당 팀장님께 승인을 받는다.
3. 승인이 완료되면, 해당 도면은 PLM 에서 CPC 로 자동 이관이 된다.
4. CPC는 해당 제작사에게 노티스 메일을 자동 발송한다.
5. 제작사는 메일을 받고 CPC 로 로그인하여 도면을 배포 받아 간다.
6. CPC 는 배포 받는 즉시, 이를 배포 완료 처리하고 배포 받아간 시간 등을 시스템에 남기게 된다.
7. 해당 도면을 CPC 에서 자동 삭제되면서 담당 설계자에게 배포가 완료되었음을 알리는 노티스 메일이 가면서 외부 배포 종료.

이상입니다..

제가 올리는 글에 질문등이 있으시면 kyle@e3ps.com 으로 메일을 주시면 상세히 답변 드리도록 하겠습니다.

그럼. 행복한 크리스마스 보내십시오~~~
