옵션 관리를 식품산업쪽에서 이해하기..

안녕하세요.. e3ps 정수환 부장입니다.

오늘은 windchill 의 옵션 관리를
식음료 산업에서 어떻게 적용되는지 예를 살펴 보겠습니다.

예를 아이스크림 회사로 들겠습니다.

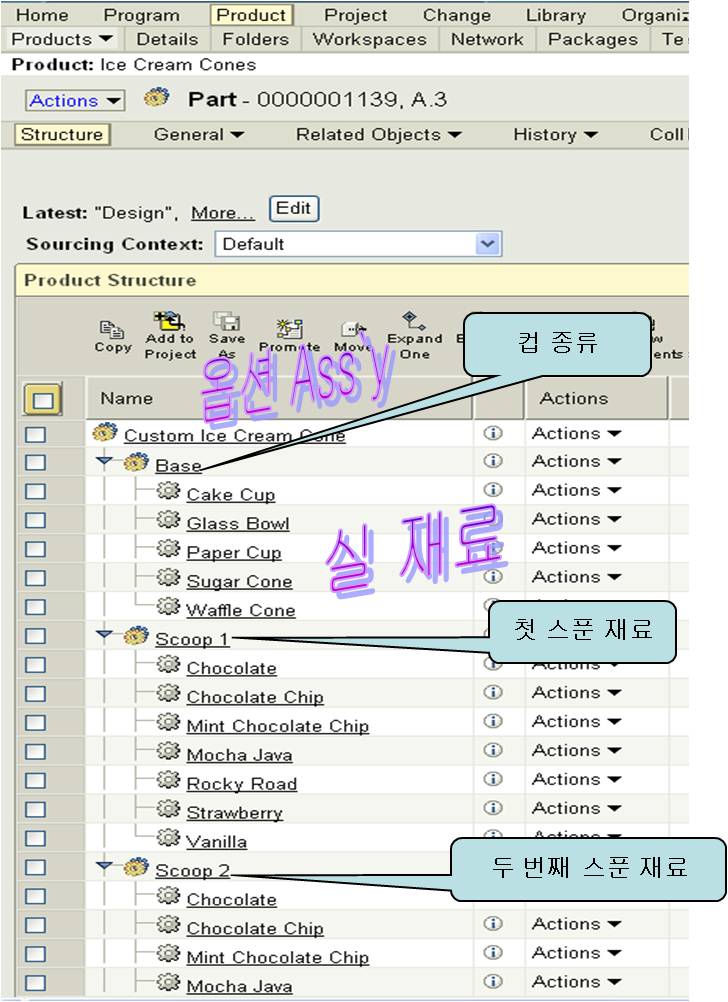

아이스크림의 BOM 은
-Cake cone (or wafer cone)
-sugar cone
-waffle cone
-paper cup ; no cone

사용자 삽입 이미지


이것을 가지고 이제 옵션 관리를 통하여 파생 상품들을 만들어 보겠습니다.

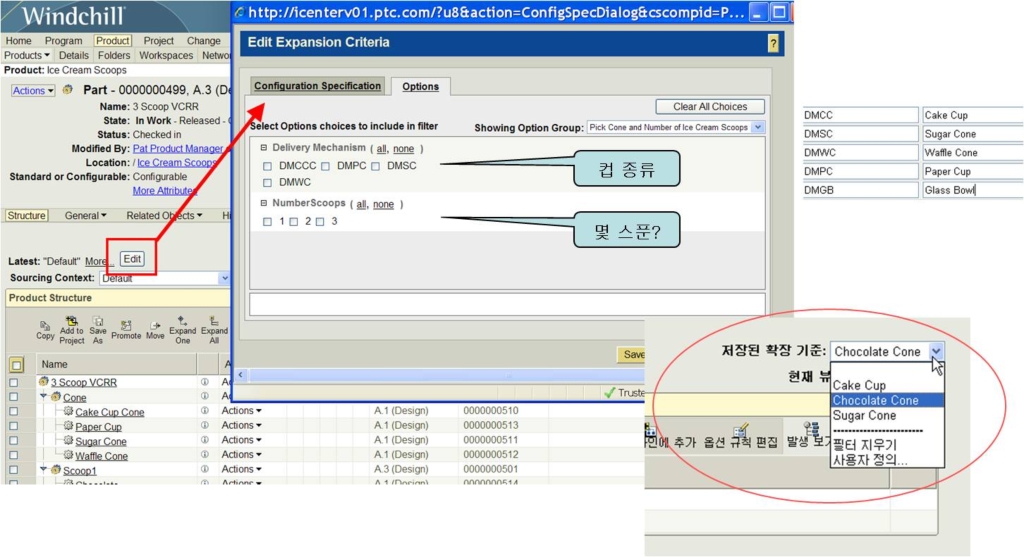

정의된 옵션을 선택하고 BOM 을 해당 옵션에 맞게 변경 합니다.
한번 선택한 옵션 사양을 저장하여 쉽게 선택하여 볼 수 있습니다.

사용자 삽입 이미지

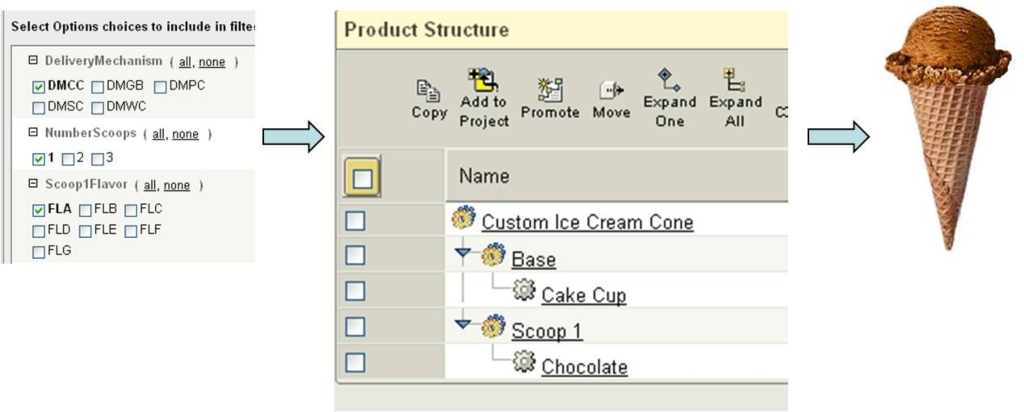

이제 옵션관리를 하여 파생 상품을 만들면..

1. chocolate cup

사용자 삽입 이미지


이렇게 구성이 됩니다.

이제 옵션 정의를 하는 것을 보도록 하겠습니다.

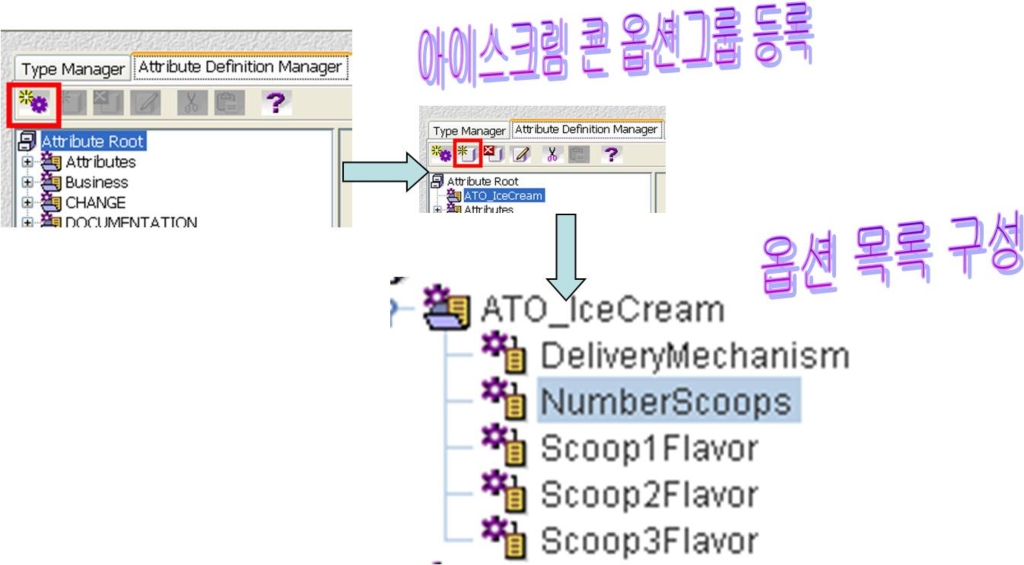

일단, 아이스크림 이라는 제품의 "옵션 목록"을 만드셔야 합니다.
그 다음에 각 옵션 항목에 대항 옵션을 추가하시면 됩니다.

사용자 삽입 이미지


이렇게 여러개의 '옵션 목록'을 만드시면 됩니다.

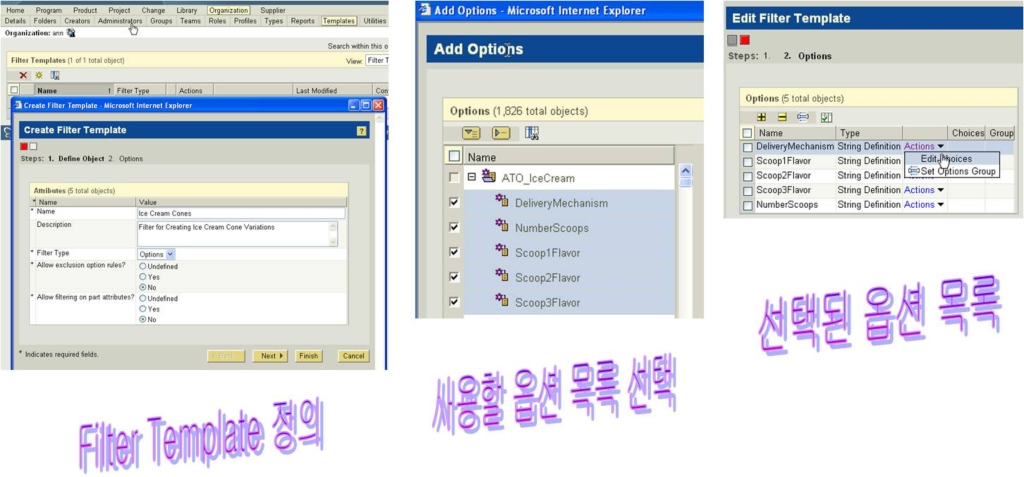

이제 각 옵션 하나에 대한 상세 내용을 만듭시다.

사용자 삽입 이미지


여기서 보듯이, 오션 사양 값들은 제품에 따라 다르게 정의가 가능합니다.
즉, 하나의 옵션이 여러개의 그룹 옵션 사양 값 리스트를 가질 수 있으며,
이를 윈칠에서는 'Filter Template' 라고 부릅니다.


이제 하나 하나 설정을 하면..

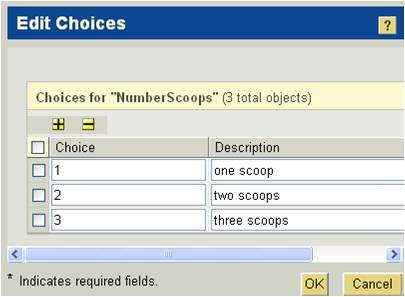

1) 몇 스푼 인가?

사용자 삽입 이미지

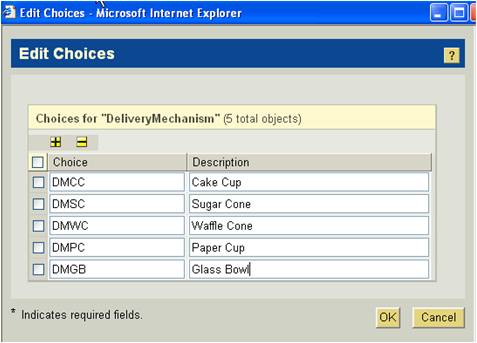

2) 어디에 담는가?

사용자 삽입 이미지

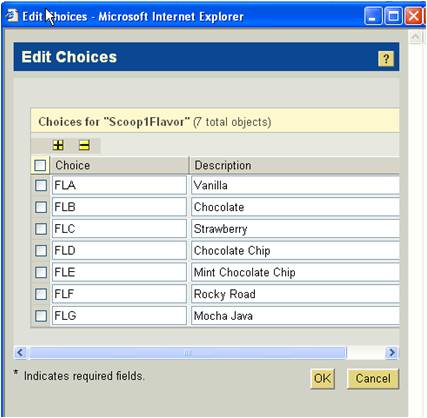

3) 첫 스푼의 재료는?
사용자 삽입 이미지

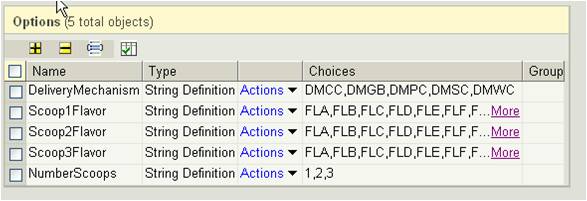

4) 정의가 완료된 옵션 사양 값들입니다.

사용자 삽입 이미지


윈칠의 옵션 관리...

이해가 되시는 지요?

그리 어렵지 않는 개념이죠?

그럼. 다음에 또 뵙도록 하겠습니다.





사업자 정보 표시
주식회사 와파 | 허환호 | 경기도 수원시 영통구 신동 486(디지털엠파이어 II) 102동 410호 | 사업자 등록번호 : 791-87-00539 | TEL : 031-214-1120 | Mail : hhuh@proe.co.kr | 사이버몰의 이용약관 바로가기

태그

  • 넙죽이 2010.03.05 13:33

    PDM에 관한 글이 재미 있습니다.
    1-1 이라는 부품이 있어서 이걸 가지고 복제를 하여
    2-1 이라는 부품을 만들어 내용 수정및 3d 데이터를 수정 하였습니다.(다른 형상으로 변경)
    2-1 이라는 부품을 가지고 2-2,2-3,2-3(3d를 가지고 테이블을 만들어 사용)이라는 부품을 만들어
    을때 2-1~2-3 이라는 3d의 속성 정보가 1-1라는 3d의 속성 정보를 조금 이라도 가지고 있는지요?
    1-1 이라는 3d를 가지고 파생을 했기 때문에 항상 연관관계를 가지고 있는지가 궁굼 합니다.

    BOM에서 만들고 사용 하는 건 자유로지만 3D가 들어 가면 조금 복잡 한 현상이 생기지 안을까
    하는 생각이 들어서 질문 드립니다.

    아직 까지 위의 말 처럼 사용을 해보진 안았지만 그렇게 속성 정보를 가지고 가지 안을까 하는 생각이 들어서 문의 드립니다.

  • 알 수 없는 사용자 2010.03.05 17:51

    안녕하십니까..넙죽이님..
    일단 제가 2회에 걸쳐서 설명한 옵션관리는 Windchill 9.0 이상에서 추가로 들어간 기능입니다.
    이전 버전에는 해당 기능이 없습니다.
    옵션 관리에 대하여 "복제"라는 용어를 사용하셨는데, 복제라는 개념은 아닙니다.
    즉, 쉽게 말씀드리자면.. 어떤 1 이라는 제품에 대하여 '표준 BOM' 을 만들어 놓고
    그 표준 BOM 안에 각 파트별로 '옵션목록' 을 만들고,
    해당 bom의 'Filter Template' 을 만듭니다. (예. intel cpu를 써야 하는 보드 에는 amd cpu 를 사용못함)
    그리고, 표준 bom 에서 파트의 옵션들을 바꾸어 가면서 시뮬레이션 하고
    파생 bom 으로 만드는 개념입니다.

  • 알 수 없는 사용자 2010.03.05 17:57

    위에 내용을 설명 드리자면..
    1-1 을 복제하여
    2-1 로 만들어서 내용 수정 (설계변경...)
    2-1 을 가지고 2-2, 2-3 으로 복제 (패밀리 테이블을 이용)
    복제를 하므로, 2-1~2-3 은 1-1의
    연관관계 및 속성을 모두 가지고 올 수 있습니다.
    그럼... 이만. 즐거운 주말 보내십시오.

  • 선남 2010.06.04 12:00

    안녕하세요.
    좋은 정보 감사합니다.
    한가지 궁금하게 있는데요.
    여기에서 옵션관리를 할때는 Ebom구조를 바탕으로 Mbom에서 옵션사양을 나누어서 사용되는건가요?
