DWG, DXF 데이터 단위가 맞지 않는 현상

2020/04/05

안녕하세요.

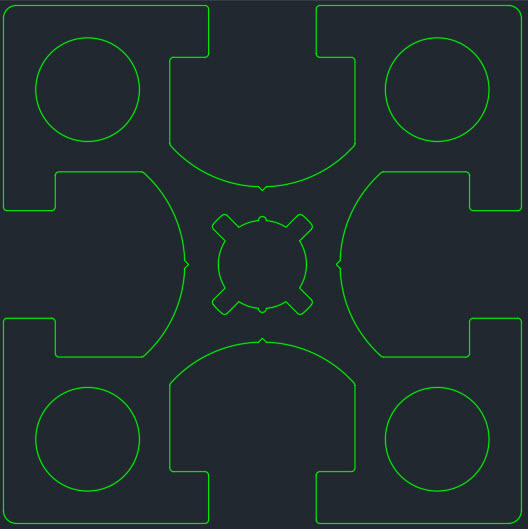

Creo에서 DXF나 DWG를 읽어서 모델링을 하는 경우가 가끔 있으실 겁니다. 기계 분야라면 알루미늄 프로파일이 그 예가 될 수 있죠.

3D에서 DXF나 DWG를 가져오는 방법은 스케치에서 가져와서 스케치 피처로 인식 시키는 방법, 3D에서 바로 가져와서 커브 피처로 인식하는 방법이 있습니다.

장/단점은 다음과 같습니다.
스케치 피처: 치수를 수정할 수 있으나 구속 조건을 인식하므로 속도가 느림
커브 피처: 치수를 수정할 수 없으나 구속 조건이 없으므로 속도가 상대적으로 빠름

문제는 커브 피처로 가져온 데이터에서 단위가 인치로 환산되어 25.4배 커지는 경우가 있습니다.
이것은 AutoCAD의 "INSUNITS" 값이 "1"로 설정되어서이며, "1"은 Inch를 의미합니다. 따라서 이 값을 "0"이나 "2"로 변경하시면 이 문제를 해결할 수 있습니다.
