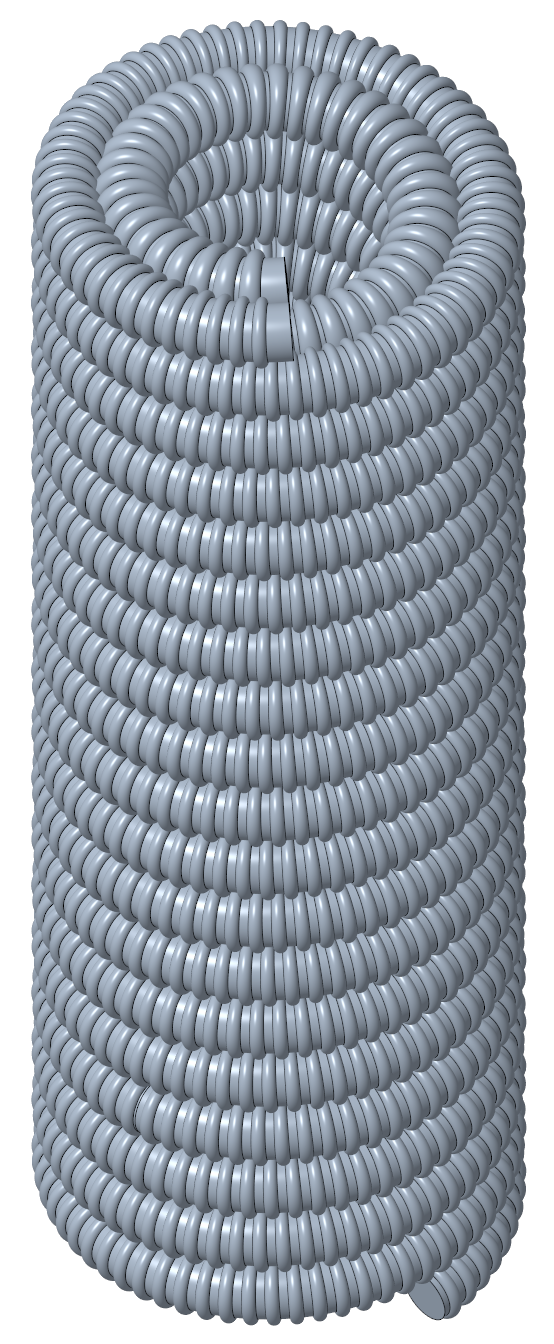

주축 벤드에 대해서는 저의 블로그나 유투브를 통해서도 소개를 해 드렸습니다만 오늘 소개를 해 드리는 것은 커브가 2차원 커브가 아니라 3D 특히 helical curve에 대해 주축 벤드를 수행한 결과입니다.

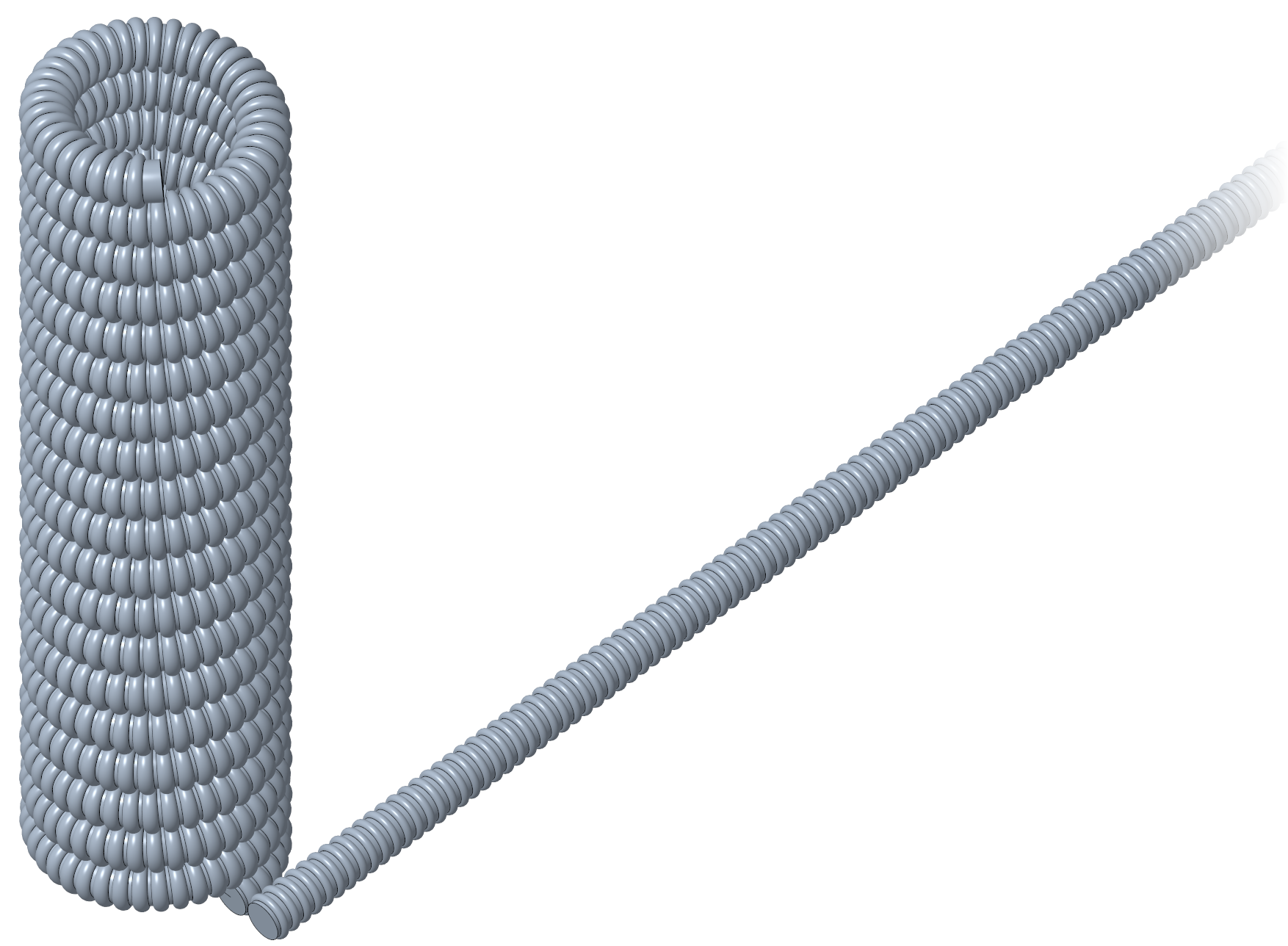

주름관(Bellows) 형상을 helical 형상으로 변환해야 하구요. 이때 주축 벤드 기능을 시용했습니다. Creo 7.0에서 생성하여 내부와 외부 코일을 각각 별도의 바디로 생성했고, 외부 코일에서 주축 벤드 기능을 적용하지 않으면 아래와 같은 이미지가 됩니다. ^^
